愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生晶振公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.
愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.
集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.

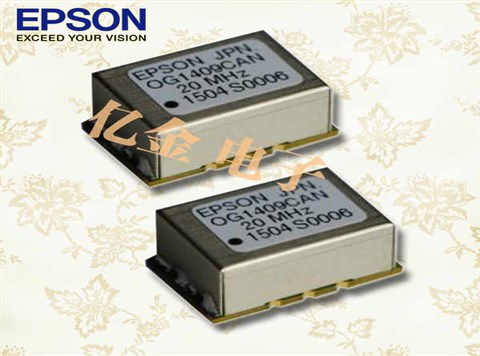

日本愛普生晶振,恒溫晶振,OG1409CAN晶振,石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛
1、頻率大小
有源晶振頻率越高一般價格越高.但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路.總之石英晶振是根據需要去選擇合適的頻率,并不是晶振頻率越大就越好.要看具體需求.比如基站中一般用10MHz的恒溫晶振（OCXO）,因其有很好的頻率穩定性,屬于高端晶振.至于范圍,晶振的頻率做的太高的話,就會失去意義,因為有其他更好的晶振頻率產品代替.產品頻率范圍是：25kHz-1.3G,基本上所有應用中的晶振都可以在產品中找到.
2.、石英晶振頻率穩定度：關鍵參數,我們的高端晶振可以達到10-9級別.
指在規定的工作溫度范圍內,與標稱頻率允許的偏差,用PPm（百萬分之一）表示.一般來說,晶振穩定度越高或溫度范圍越寬,價格越高.對于頻率穩定度要求±20ppm或以上的應用,可使用普通無補償的石英晶體振蕩器.對于介于±1 至±20ppm 的穩定度,應該考慮溫補晶振TCXO .對于低于±1ppm 的穩定度,應該考慮恒溫晶振OCXO.如果客戶有十分特別的頻穩要求,我們可根據客戶要求參數定做.
|
愛普生晶振項目 |
符號 |
OG1409CAN晶振規格說明 |
條件 |
|
|
輸出頻率范圍 |
f0 |
20.0 MHz |
|
|
|
電源電壓 |
VCC |
3.3 V ± 0.165 V |
|
|
|
儲存溫度范圍 |
T_stg |
-40 °C to +85 °C |
|
|
|
工作溫度范圍 |
T_use |
-40 °C to +85 °C |
|
|
|
頻率穩定度 |
頻率初期公差 |
|
± 0.5 × 10-6Max. |
at +25 °C , VCC= 3.3 V |
|
頻率回流特性 |
|
± 0.5 × 10-6Max. |
1次回流，回流后24小時在 +25 °C |
|
|
頻率溫度特征 |
f0-TC |
± 50 × 10-9Max. |
-40 °C to +85 °C f ref : (f max. + f min.) / 2 |
|
|
頻率電源電壓特征 |
f0-VCC |
± 10 × 10-9Max. |
VCC= 3.3 V ± 0.165 V |
|
|
頻率老化 |
f_age |
± 4 × 10-9/ day Max. |
Temp. = const., VCC= 3.3 V f ref ;上電后30天 |
|
|
頻率總體穩定 |
|
± 4.6 × 10-6Max. |
10年在 +25 °C / VCC± 5 % |
|
|
啟動時間 |
|
± 100 × 10-9/ 3 min. Max. |
f_ref = 在 +25 °C下開機1小時后 |
|
|
功耗 |
起動時 |
Pw |
3.0 W Max. |
at -40 °C , VCC= 3.3 V |
|
安定時 |
0.7 W Max. |
at +25 °C still air, VCC= 3.3 V |
||
|
輸出負載 |
Load C |
LVCMOS 15 pF ± 5 % |
20 pF Max. , 1kΩ Min. ,fanout 1 |
|
|
上升 / 下降時間 |
tr/tf |
8 ns Max. / 15pF |
10% - 90% Output level |
|
|
占空比 |
SYM |
45 % to 55 % |
|
|
|
輸出電壓 |
VOH |
2.4 V Min. |
|
|
|
VOL |
0.4 V Max. |
|
||
|
相位噪聲 |
1 Hz |
C/N |
-80 dBc/Hz Typ. |
|
|
10 Hz |
-110 dBc/Hz Typ. |
|||
|
100 Hz |
-130 dBc/Hz Typ. |
|||
|
1 kHz |
-140 dBc/Hz Typ. |
|||
|
10 kHz |
-145 dBc/Hz Typ. |
|||
|
上電時間 |
|
150 µs ~ 2 ms |
0 % VCCto 90 % VCC |
|
在使用愛普生晶振時應注意以下事項
如何正確的使用有源晶振
電處理：
將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于愛普生晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.日本愛普生晶振,恒溫晶振,OG1409CAN晶振
