日本大真空晶體,有源晶振,DSO531SVL晶振,1、頻率大小:有源晶振頻率越高一般價格越高.但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路.總之石英晶振是根據需要去選擇合適的頻率,并不是晶振頻率越大就越好.要看具體需求.比如基站中一般用10MHz的恒溫晶振(OCXO),因其有很好的頻率穩定性,屬于高端晶振.至于范圍,晶振的頻率做的太高的話,就會失去意義,因為有其他更好的晶振頻率產品代替.產品頻率范圍是:25kHz-1.3G,基本上所有應用中的晶振都可以在產品中找到.
2.、石英晶振頻率穩定度:關鍵參數,我們的高端晶振可以達到10-9級別.
指在規定的工作溫度范圍內,與標稱頻率允許的偏差,用PPm(百萬分之一)表示.一般來說,晶振穩定度越高或溫度范圍越寬,價格越高.對于頻率穩定度要求±20ppm或以上的應用,可使用普通無補償的石英晶體振蕩器.對于介于±1 至±20ppm 的穩定度,應該考慮溫補晶振TCXO .對于低于±1ppm 的穩定度,應該考慮恒溫晶振OCXO.如果客戶有十分特別的頻穩要求,我們可根據客戶要求參數定做.
2、晶振的電源電壓:
低電壓有源晶振常用的有1.8V、2.5V、3.3V、5V等,其中3.3V應用最廣.
3、晶振的輸出:
根據需要采用不同輸出.(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每種輸出類型都有它的獨特波形特性和用途.應該關注三態或互補輸出的要求.對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定,根據客戶需要我們可以幫助客戶選擇合適的晶振類型型.
5.、工作溫度范圍:
石英晶振工業級標準規定的-40~+85℃這個范圍往往只是出于設計者們的習慣,倘若-20℃~+70℃已經夠用,那么就不必去追求更寬的溫度范圍.對于某些特殊場合如航天軍用等,對溫度有更苛刻的要求.

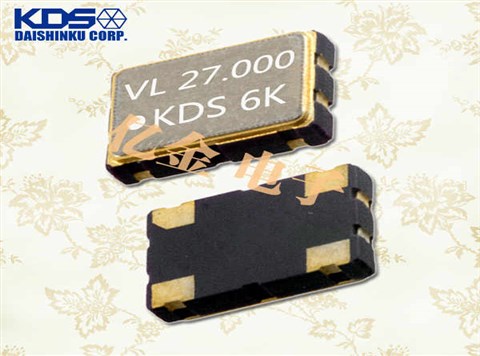

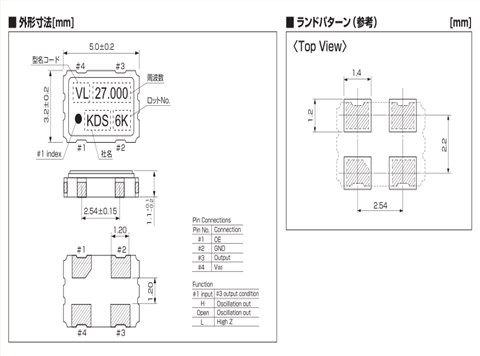

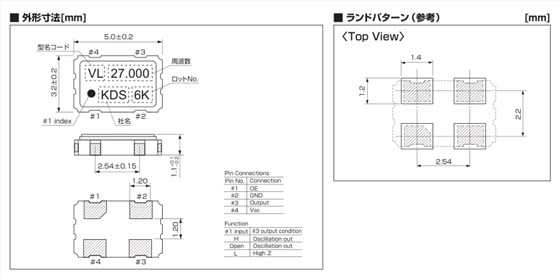

KDS晶振項目 |
符號 |
DSO531SVL晶振規格說明 |
條件 |
輸出頻率范圍 |
f0 |
0.7MHz to 40MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
3.0V to 3.3V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.gslzqx.com/ |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
VIL |
20 % VCCMax. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
在使用日本大真空晶體時應注意以下事項
石英晶體振蕩器和實時時鐘模塊:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.日本大真空晶體,有源晶振,DSO531SVL晶振
