產品簡介

電信應用晶振,GTXO-14T/DL-10MHz,溫度補償振蕩器,Golledge有源晶振,GTXO-14T振蕩器 GTXO - 14T/DL - 10MHz 是 Golledge 為電信應用量身定制的有源晶振，屬于溫度補償振蕩器。它能輸出精準的 10MHz 頻率，通過先進的溫度補償技術，有效減少溫度變化導致的頻率漂移，確保在復雜環境下仍能穩定工作。有源設計簡化了電路，提高了可靠性。廣泛應用于基站、核心網等電信設備，為電信網絡的穩定運行和高效通信提供關鍵的時鐘信號支持。

產品詳情

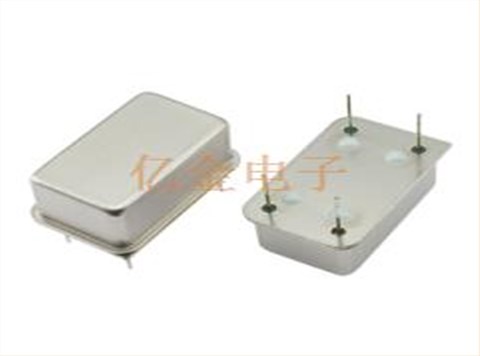

yijin-1 電信應用晶振,GTXO-14T/DL-10MHz,溫度補償振蕩器,Golledge有源晶振,GTXO-14T振蕩器

在電信領域，精準穩定的時鐘信號是保障通信網絡高效運行的基石，Golledge 的 GTXO - 14T/DL - 10MHz 有源晶振正是這樣一款至關重要的產品。作為溫補晶振，它能敏銳感知環境溫度變化，并迅速做出調整，確保輸出的 10MHz 頻率始終精準穩定。
電信網絡的運行環境復雜多變，溫度波動、電磁干擾等因素都可能影響信號傳輸。GTXO - 14T 石英晶體振蕩器憑借先進的溫度補償技術，有效抵御溫度對頻率的影響，大大減少了頻率漂移。其有源設計無需額外復雜的電路支持，就能穩定輸出高質量的時鐘信號，為電信設備的穩定運行提供了有力保障。
無論是在基站設備中保障信號的精準收發，還是在核心網設備里維持?jǐn)?shù)據的高速處理，Golledge晶振的GTXO - 14T 都能以其卓越的性能，確保電信系統的可靠運行，助力構建穩定、高效的通信網絡。

yijin-2 電信應用晶振,GTXO-14T/DL-10MHz,溫度補償振蕩器,Golledge有源晶振,GTXO-14T振蕩器

頻率范圍	6.40 ~ 100兆赫

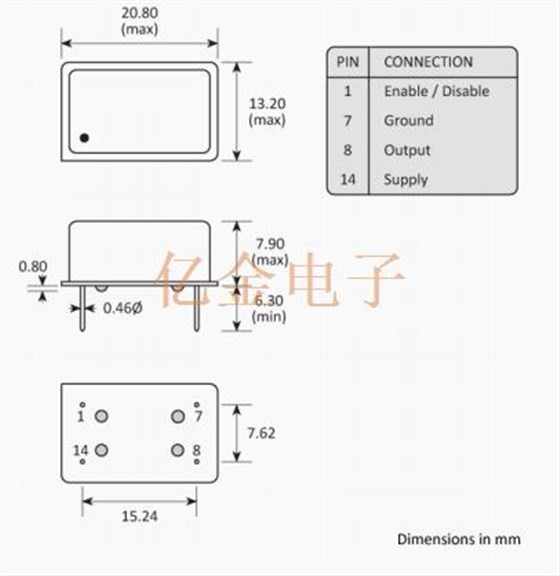

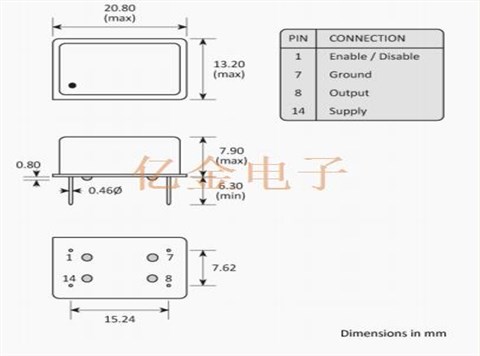

尺寸	20.8 x 13.2 x 7.9 毫米
頻率校準	±1.0 ppm （@ +25°C）
頻率穩定性	±4.6 ppm
保持穩定性（僅限選項 D）	±24 小時內最大 0.32 ppm
溫度滯后	±0.4ppm 以下
儲存溫度范圍	-55 至 +125°C
頻率與電源電壓	±50ppb，VDD 系列±5%
頻率與負載變化	±50ppb，ZL±5%
老化	±3.0ppm 最大 20 年
短期老化（僅限選項 D）	每天 ±40ppb，±4.63x10-13每秒
電源電流	1.3mA 典型值，最大 2.9mA （≤52.0MHz）
電源電流	最大 12.0mA （>52.0MHz）
輸出波形	削峰正弦波晶振，1.0V p-p （≤40MHz）
輸出波形	削波正弦波，0.8V p-p （>40MHz）
試驗載荷（ZL)	10kΩ // 10pF
啟動時間	最大 1.0ms
相位噪聲（典型值 @ 19.44MHz）	-90dBc/Hz @ 10Hz
	-120dBc/Hz @ 100Hz
	-140dBc/Hz @ 1kHz
	-150dBc/Hz @ 10kHz
	-152dBc/Hz @ 100kHz
周期抖動 RMS	3ps（典型值），5ps（最大值）
相位抖動 RMS	0.5ps typ，最大 1.0ps，12kHz~fo/2

yijin-3 電信應用晶振,GTXO-14T/DL-10MHz,溫度補償振蕩器,Golledge有源晶振,GTXO-14T振蕩器

yijin-4

電信應用晶振,GTXO-14T/DL-10MHz,溫度補償振蕩器,Golledge有源晶振,GTXO-14T振蕩器
所有石英晶振產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
