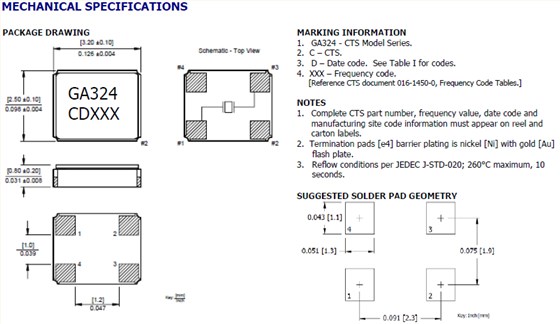

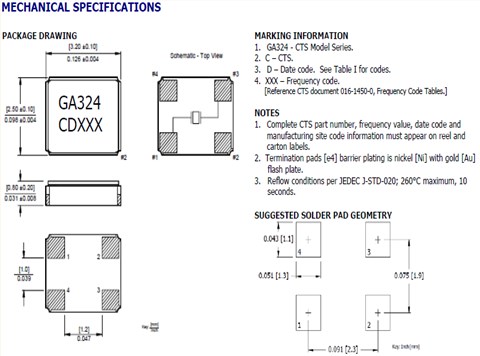

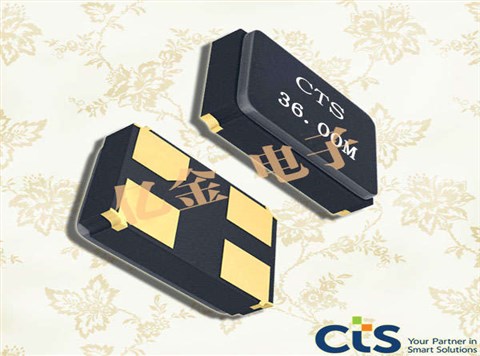

CTS晶振,石英晶體諧振器,GA324晶振,3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.
對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.
CTS晶振規格 |
單位 |
GA324晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
12MHZ~40MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
不同負載電容要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用CTS晶振時應注意以下事項:
以下是石英晶振電路設計匹配問題:
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下:
鎘和CG是外部負載電容,其中已建成的芯片組. (請參閱芯片組的規格)
Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.
一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于?200Ω時的晶振電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻(-R)以下說明:
線路連接的電阻(R)與晶體串聯
(2)從起點到振蕩的停止點調整R的值.
(3)振蕩期間測量R的值.
(4)你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附:所連接的電路的雜散電容,可能會影響測定值.
如果晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況:
降低外部電容(Cd和CG)的值,并采用其他晶振具有較低負載電容(CL).
采用具有較低電阻(RR)的晶振.CTS晶振,石英晶體諧振器,GA324晶振
使用光盤和CG的不等價的設計.我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.
當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的.我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路.
但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法.如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決.系統無法運行,因為晶體沒有足夠的輸出波形振幅.
