歡迎光臨深圳市億金電子有限公司

首頁 愛普生晶振

愛普生晶振,32.768K晶振,FC-255晶振,FC-255-32.7680K-A3晶振

愛普生晶振,32.768K晶振,FC-255晶振,FC-255-32.7680K-A3晶振愛普生晶振,32.768K晶振,FC-255晶振,FC-255-32.7680K-A3晶振

產品簡介

貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.

產品詳情

EPSON-1愛普生晶振,32.768K晶振,FC-255晶振,FC-255-32.7680K-A3晶振,愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO.19962月在中國蘇州投資建廠,在當時員工人數就達2000,總投資4.055億美元,公司占地200,現已經是世界500強企業.

日本精工愛普生晶振接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.

yijin-1

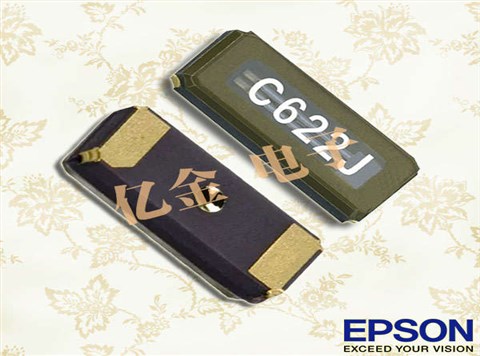

32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40-85)晶振切割角度比窄溫(-10-70)切割角度應略高.對于晶振的條片,長邊為 X ,短邊為 Z ,面為 Y .

對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1,會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.1、23項相對簡單,4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.

yijin-2

EPSON晶振規格

單位

FC-255晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

32.768KHZ

標準頻率

儲存溫度

T_stg

-55°C +125°C

裸存

工作溫度

T_use

-40°C +85°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW 100μW

頻率公差

f_— l

±50 × 10-6(標準),
(±15 × 10-6
±50 × 10-6可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.gslzqx.com/

頻率溫度特征

f_tem

±30 × 10-6/-20°C +70°C

超出標準的規格請聯系我們.

負載電容

CL

7pF

不同負載要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

頻率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

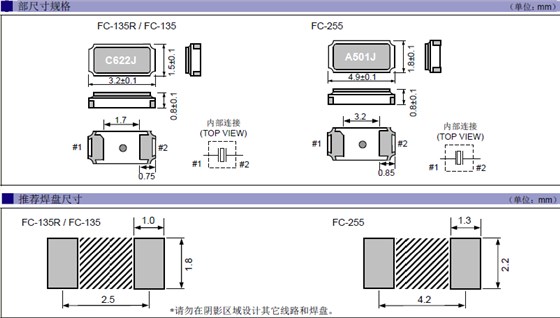

FC-135 FC-135R FC-255

yijin-4愛普生晶振在工作中出現異常技術問題:

1:抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2:輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.愛普生晶振,32.768K晶振,FC-255晶振,FC-255-32.7680K-A3晶振

3:化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4:粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振的金屬”,從而破壞密封質量,降低性能.

5:鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6:靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
