日本大真空晶振,石英晶體,DOC-49S晶振

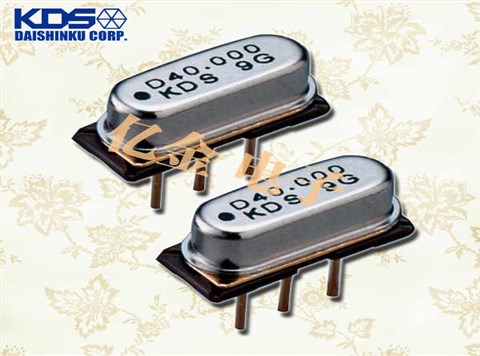

日本大真空晶振,石英晶體,DOC-49S晶振日本大真空晶振,石英晶體,DOC-49S晶振

產品簡介

石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

產品詳情

KDS-2

日本株式會社大真空KDS晶振集團設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959113,正式注冊成立是在196358,當時注冊資金高達321億日元之多,主要從事電子元件以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.

日本株式會社大真空KDS晶振1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等晶體器件對全球環境友好.

日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶體,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國、英國、德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

日本大真空株式會社KDS晶振,1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5.

日本大真空株式會社KDS晶振遵守法規和監管要求,從事環保產品的開發.

環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,大真空集團業務政策促進普遍信任的環境管理活動.

日本大真空株式會社KDS晶振將:

通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.

有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.

通過開展節能活動和減少二氧化碳排放防止全球變暖.

避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.

遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.

根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.

yijin-1日本大真空晶振,石英晶體,DOC-49S晶振,石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

KDS晶振項目

符號

規格說明

條件

輸出頻率范圍

f0

1.25MHz to 50 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.60 V to 3.63 V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://www.gslzqx.com/

H: -40 to +105

J: -40 to +125

頻率穩定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

輸出負載條件

L_CMOS

15 pF Max.

輸入電壓

VIH

80% VCCMax.

ST終端

VIL

20 % VCCMax.

上升/下降時間

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

yijin-3

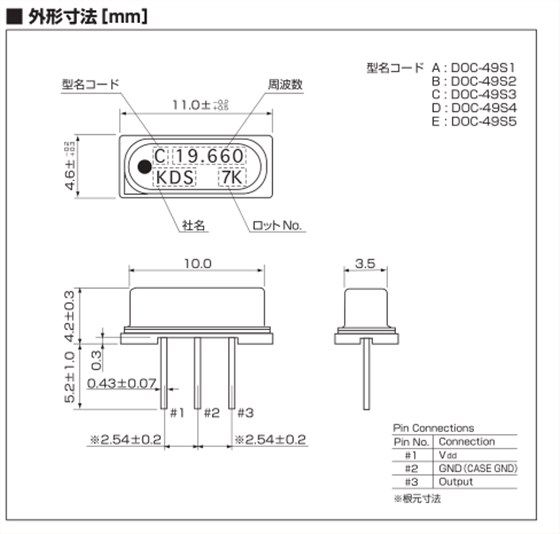

DOC-49S_11.0-4.6

yijin-4

在使用日本大真空晶振時應注意以下事項:

石英晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發49S石英晶振功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.日本大真空晶振,石英晶體,DOC-49S晶振

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC GND.

熱影響

重復的溫度巨大變化可能會降低受損害的KDS晶振,石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
