歡迎光臨深圳市億金電子有限公司

首頁 鴻星晶振

HOSONIC晶振,差分晶振,D7ST晶振,HXO-T3晶振

HOSONIC晶振,差分晶振,D7ST晶振,HXO-T3晶振HOSONIC晶振,差分晶振,D7ST晶振,HXO-T3晶振

產品簡介

差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

產品詳情

HX-2

鴻星晶振的產品作為一個健康的心為客戶工作,因此我們投資建立一個有能力的團隊和基礎設施,為我們所做的每一個產品.公司建立平臺有機的學習鼓勵跨職能團隊的工作保持更好的環境和溫補晶振,石英晶體振蕩器技術改進.

環保理念:

鴻星晶振科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.

1.為環境保護和降低成本開發綠色技術.

2.為協調發展,共同參與社會的環境、健康與安全的改善活動.

3.在產品的整個生命周期內確定、評價和改進重要的環境、健康和安全因素.

4.建立和維護以國際協定和國家環境、健康與安全法律法規為基礎的企業內部標準.

5.為防止事故的發生和制造清潔的生產環境,開發生產過程的安全技術,明確緊急狀態反應的職責.

yijin-1

HOSONIC晶振,差分晶振,D7ST晶振,HXO-T3晶振,差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器能達到聲表面波等要求值,簡稱為低抖動振蕩器電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100,頻率穩定度在±20PPM,輸出電壓低抖動晶振能達到1V,起振時間為0,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.

石英晶振曲率半徑加工技術:石英晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法.如:1、是指球面加工曲率半徑的工藝設計( a、球面的余弦磨量; b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算).

yijin-2

鴻星晶振型號

符號

D5ST晶振

輸出規格

-

LVDS

輸出頻率范圍

fo

25~156.25MHz

電源電壓

VCC

+2.5V±0.125V/+3.3V±0.165V

頻率公差
(含常溫偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存溫度范圍

T_stg

-40~+85

運行溫度范圍

T_use

-10~+70 ,-40~+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45~55% [at outputs cross point]

0電平電壓

VOL

-更多詳細參數請聯系我們http://www.gslzqx.com

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20~80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247?0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125~1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3

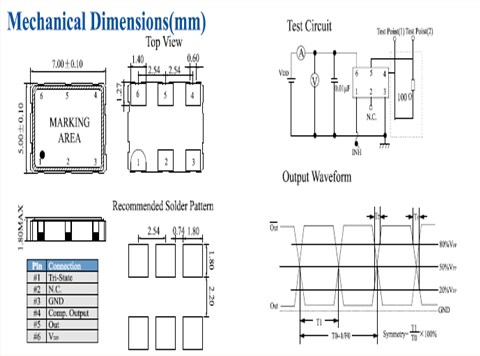

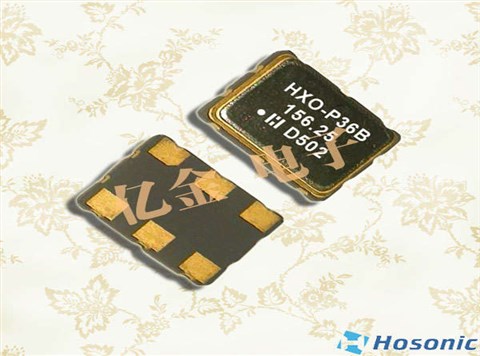

D7ST(Former HXO-T3) 7050 LVDS OSC

yijin-4

在使用鴻星晶振時應注意以下事項:

儲存條件和水分

石英晶體振蕩器是密封裝置,因此,沒有濕氣進入其腔內包.由于處理條件和預生產條件在JEDEC中定義J-STD-020只適用于非密封裝置,它們基本上不適用于石英晶體組件.

然而,應避免在炎熱和潮濕的條件下長時間儲存石英晶振,石英晶體振蕩器.因此,我們建議將振蕩器存儲在MSL級別2的條件下避免元件觸針的輕微氧化.帶有鍍金接觸墊的SMD振蕩器甚至不易受到焊盤氧化和存儲的影響可以應用根據MSL級別1的溫度和濕度條件.HOSONIC晶振,差分晶振,D7ST晶振,HXO-T3晶振

石英貼片晶振存儲期間,存儲條件不應超過溫度限制在目錄或數據表中指定.請注意,儲存溫度范圍適用于僅限組件.最好將儲存溫度保持在+10+45℃(50°F~115°F)及以下只要組件被包裝和卷繞,60RH.

如果晶體振蕩器長時間存放或存儲條件不合適,則之前請使用請確保水晶組件仍然符合其規格視覺和電氣檢查.
