京瓷晶振,石英晶振,CT2016DB晶振,CX2016DB晶振,CT2016DB38400C0FLHA2晶振

產品簡介

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

產品詳情

JC-1

京瓷株式會社晶振集團主要生產銷售石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體,石英晶振,有源晶振,壓控振蕩器等器件,他的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”,它由象征追求更廣闊的領域,展翅面向未來的企業商標和企業標識構成.1982年10月,公司由“京都陶瓷株式會社”變更為“京瓷株式會社”之際,便開始啟用這一標識.作為象征性標記的顏色,選擇了富有熱情和挑戰意味的紅色 .

“The New Value Frontier”(即在最尖端領域不斷創造新價值)是京瓷向社會發出的能夠表現公司強烈意愿的宣言.京瓷將發揮集團的綜合實力,用獨有的技術和視角開辟和構筑時代與市場所求的價值形態.

京瓷株式會社晶振為了人類和社會的進步與發展以獨創性和高品質,不斷創造新價值.為此追求事物的本質,力求提高品質以自身的技術、視角,開拓適應時代和市場需求的價值.同時在開展各項事業時,以“創造超出顧客期望值的價值”為信念,承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”

yijin-1

京瓷晶振,石英晶振,CT2016DB晶振,CX2016DB晶振,CT2016DB38400C0FLHA2晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

yijin-2

京瓷晶振規格	單位	CT2016DB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	19.2MHZ~60MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +105°C	裸存
工作溫度	T_use	-30°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6(標準), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.gslzqx.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

京瓷晶振規格	單位	CX2016DB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	16MHZ~60MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C,-40℃~125℃	裸存
工作溫度	T_use	-10°C ～ +70°C,-40℃~125℃	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6(標準), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.gslzqx.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

yijin-3

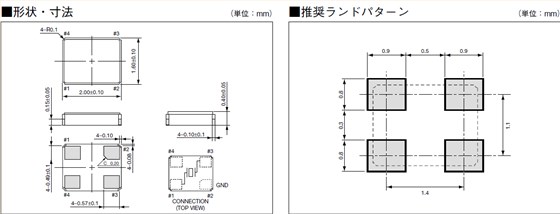

CT2016DB晶振尺寸圖：

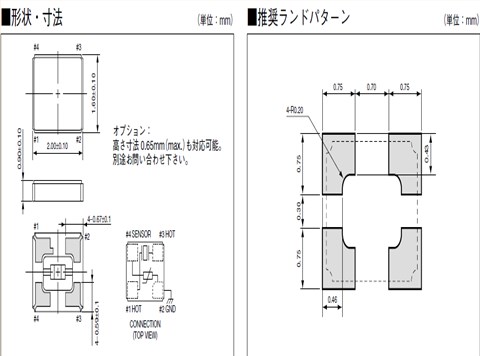

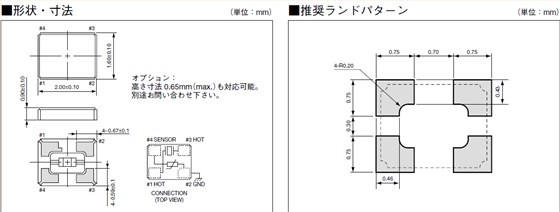

石英晶振CX2016DB尺寸圖：

CX2016DB_2.0_1.6

yijin-4 在使用京瓷晶振時應注意以下事項:

所有產品的共同點

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.京瓷晶振,石英晶振,CT2016DB晶振,CX2016DB晶振,CT2016DB38400C0FLHA2晶振
