產品簡介

AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振

壓控晶體振蕩器是石英晶體振蕩器的一種, 主要用于調頻及鎖相技術 。具有傳輸性能好、抗干擾性強 、節省功率等優點。德國進口晶振的AXIS45S晶振就是一款VCXO壓控晶振,該AXTAL晶振的頻率范圍是10~100MHz,電源電壓為5V,尺寸是20.7x13.1x7.5 mm,為進口石英晶振。壓控晶體振蕩器由于具有頻率可調的特點,成為各種接收機和應答機中不可或缺的關鍵部件。在這些設備中,為了補償晶振長期老化、收發信號間多普勒頻移等因素的影響,通常要求壓控晶振具有較寬的壓控范圍; 并且,為了適應野外、 空間等工作環境,還要求在寬溫范圍內具有良好的頻率溫度穩定性。

產品詳情

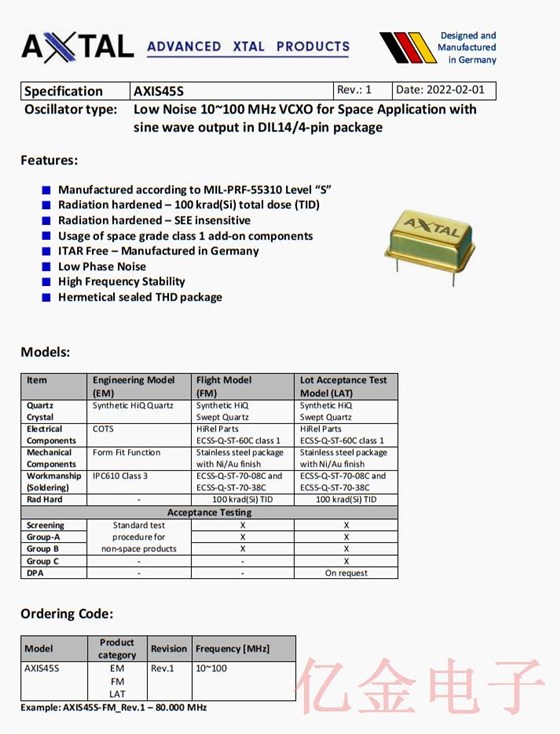

yijin-1AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振

壓控晶體振蕩器是石英晶體振蕩器的一種, 主要用于調頻及鎖相技術 。具有傳輸性能好、抗干擾性強 、節省功率等優點。德國進口晶振的AXIS45S晶振就是一款VCXO壓控晶振,該AXTAL晶振的頻率范圍是10~100MHz,電源電壓為5V,尺寸是20.7x13.1x7.5 mm,為進口石英晶振。壓控晶體振蕩器由于具有頻率可調的特點,成為各種接收機和應答機中不可或缺的關鍵部件。在這些設備中,為了補償晶振長期老化、收發信號間多普勒頻移等因素的影響,通常要求壓控晶振具有較寬的壓控范圍; 并且,為了適應野外、 空間等工作環境,還要求在寬溫范圍內具有良好的頻率溫度穩定性。

yijin-2AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振

Parameter min. typ. max. Unit Condition
Frequency range(Note 3) 10 100 MHz
Frequency stability
vs. operating temperature range ±10 ppm ref. tofnominal
vs. supply voltage variation (pushing) ±0.5 ppm VS±5%
vs. load change (pulling) ±0.5 ppm RL±5%
Long term (aging) 1styear ±0.5 ppm @ +40°C
Long term (aging) over 10 years ±4 ppm @ +40°C
Frequency adjustment range(Note 4)
Electronic Frequency Control (EFC) ±15 ppm
EFC voltageVC 0 5 V
EFC slope (Δf /ΔVC) Positive
EFC input impedance 100 k?
RF output(Note 5)
Signal waveform Sine wave
LoadRL 50 Ω ±5%
Output level +3 +6 dBm
Harmonics -30 dBc
Spurious -90 dBc
Phase noise Please consult factory
Supply voltage VS 4.75 5.0 5.25 V
Current consumption(steady state) 20 mA
Operating temperature range -20 +70 °C


Parameter Min. Typ. Max. Unit Condition

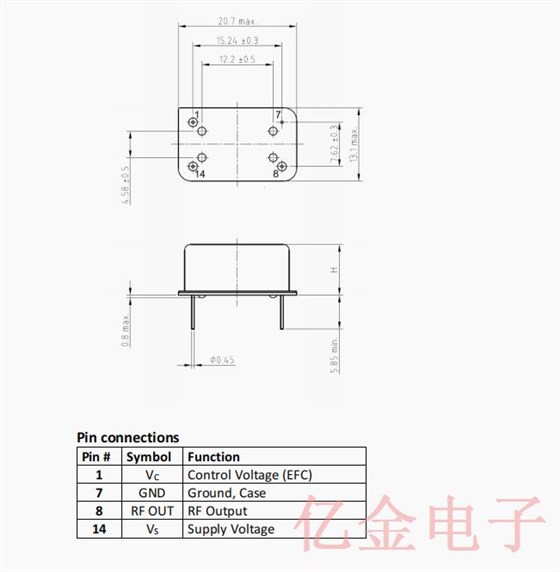

Enclosure (see drawing) (LxWxH) 20.7x13.1x7.5 max. mm IEC 60679-3 CO 02
Weight 5 g
Case material Stainless steel -
Case finish NiAu plated -
Pins Glass / Kovar
NiAu plated
-
PCB and add-ons No pure tin (>97%)


Item Engineering Model
(EM)
Flight Model
(FM)
Lot Acceptance Test
Model (LAT)
Quartz
Crystal
Synthetic HiQ Quartz Synthetic HiQ
Swept Quartz
Synthetic HiQ
Swept Quartz
Electrical
Components
COTS HiRel Parts
ECSS-Q-ST-60C class 1
HiRel Parts
ECSS-Q-ST-60C class 1
Mechanical
Components
Form Fit Function Stainless steel package
with Ni/Au finish
Stainless steel package
with Ni/Au finish
Workmanship
(Soldering)
IPC610 Class 3 ECSS-Q-ST-70-08C and
ECSS-Q-ST-70-38C
ECSS-Q-ST-70-08C and
ECSS-Q-ST-70-38C
Rad Hard - 100 krad(Si) TID 100 krad(Si) TID
Acceptance Testing
Screening Standard test
procedure for
non-space products
X X
Group-A X X
Group B X X
Group C - - X
DPA - - On request

yijin-3AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振

AXIS45S

AXIS45S

yijin-4AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振

1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能。)
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
