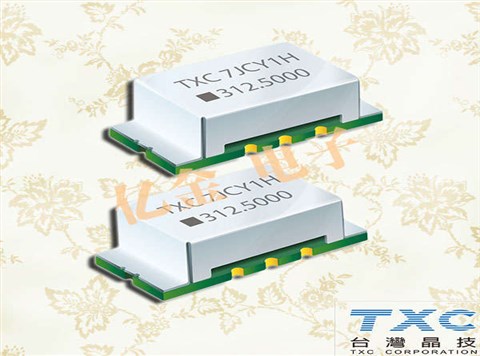

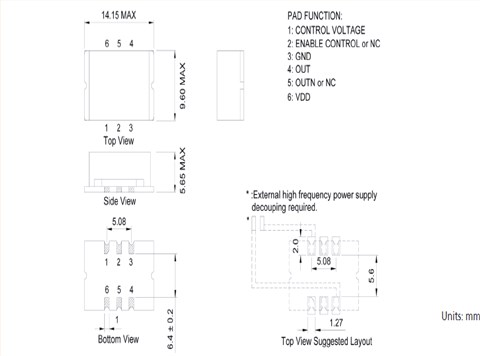

TXC晶振型號

符號

CJ(5032)

輸出規格

-

LV-PECL

輸出頻率范圍

fo

60~200MHz

電源電壓

V_CC

+2.5V±0.125V/+3.3V±0.165V

頻率公差
（含常溫偏差）

f_tol

±50×10^-6max., ±100×10^-6max.

保存溫度范圍

T_stg

-40~+85℃

運行溫度范圍

T_use

-10~+70℃ ,-40~+85℃

消耗電流

I_CC

45mA max. (fo≦170MHz)

待機時電流（＃1引腳"L"）

I_std

10μA max.

輸出負載

Load-R

50Ω to V_CC-2V

波形對稱

SYM

45?55% [at outputs cross point]

0電平電壓

V_OL

V_CC-1.81~V_CC-1.62V

1電平電壓

V_OH

V_CC-1.025~V_CC-0.88V

上升時間 下降時間

tr, tf

0.5ns max. [20~80% Output, OutputN]

差分輸出電壓

V_OD1, V_OD2

-更多詳細參數歡迎聯系我們http://www.gslzqx.com/

差分輸出誤差

⊿V_OD

-

補償電壓

V_OS

-

補償電壓誤差

⊿V_OS

-

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

V_IL

V_CC×0.3 max.

OE端子1電平輸入電壓

V_IH

V_CC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動（1）

tRMS

5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)

總抖動（1）

tTL

50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]

相位抖動

tpj

1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]
