臺灣晶技TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.
臺灣TXC晶體勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

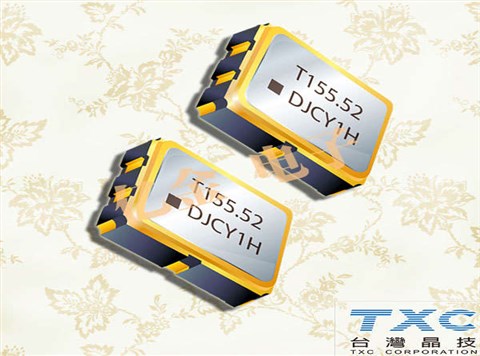

TXC晶振,壓控晶振,DR晶振,高頻電壓控制晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
TXC晶振型號
輸出頻率范圍
50~200MHz
標準頻率
19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍
+1.68~+3.5V
電源電壓（Vcc）
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流
-更多詳細參數信息請聯系我們http://www.gslzqx.com
輸出電壓
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載
10kΩ//10pF
頻率穩定度
常溫偏差
±1.5×10-6max.（After 2 reflows）
溫度特性
±1.0×10-6,±2.5×10-6max./-30~+85℃
電源電壓特性
±0.2×10-6max.（VCC±5%）
負載變化特性
±0.2×10-6max.（10kΩ//10pF±10%）
長期變化
±1.0×10-6max./year
頻率控制
控制靈敏度
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V
頻率控制極性
正極性
DR晶振
±1.0×10-6,±2.5×10-6max./-40~+85℃（Option）
±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V
在使用TXC晶振時應注意
1.電動搬運
1.1電源
使用電源將電源連接到指定的終端正確的極性,如本目錄所示.如果力量源與正極和負極連接反轉或者如果它連接到除了以外的終端指定一個,晶體振蕩器內的部件將是損壞了,振蕩器不起作用.此外,如果施加高于額定值的電壓,它可能會導致與上述相似的損害.使一定要在正確的額定電壓下使用振蕩器,但如果施加低于額定值的電壓,內部零件振蕩器不會損壞,單位可能不會給最佳性能.TXC晶振,壓控晶振,DR晶振,高頻電壓控制晶振
1.2負載阻抗
設置負載阻抗的規定值.當一個值除了規定的一個被設置為負載阻抗,輸出頻率和輸出電平不符合指定的值,可能會導致問題,例如輸出波形失真.特別是,設置電抗根據規格的負載阻抗.
1.3輸出頻率和輸出電平
測量輸出頻率或輸出電平時一個晶體振蕩器,調整輸入阻抗測量?jī)x器對晶體的負載阻抗振蕩器.當測量?jī)x器的輸入阻抗為不同于晶體振蕩器的負載阻抗,用高電平測量輸出頻率或輸出電平阻抗使測量側的阻抗可以忽略.
