深圳市億金電子企業是一家專業從事生廠石英晶振的大型廠家,晶體就是用石英材料做成的石英晶體諧振器,在電子行業界術語簡稱晶振.起到產生頻率的作用具有穩定,抗干擾性能良好廣泛應用于各種電子產品中 .因為在產品生廠過程中我們對于每一粒晶振都會經過每道工序嚴格的賽選,檢測,跌落,老化,在最后出廠全部檢測等多道工序,確保出廠產品達到100%合格.億金電子擁有全無塵車間,引進國外多款全自動功能生產檢測,高端儀器設備,過硬的產品質量卓越的技術技能,選擇億金成為您最忠實信賴的合作伙伴您的滿意是我們最大的愿望我們為您保駕護航.
億金電子每一款晶振從設計到生產都是要經過很多工序才能完成,就光磨晶片也要花費很大精力幾毫米的東西要用鑷子拿著也很不容易,億金電子所有生產的石英晶振都必須經過30幾道工序才能完成出廠,以下9大項是成品檢測的國際標準.人工培植石英晶體,在經過高壓釜人工種植石英晶棒,取出晶棒,首先對晶棒定向,在對晶棒切割,在把切割下來的晶片定向,在對石英晶片的厚度分選,對晶片的粗磨,在對晶片的中磨,在精細磨,對晶片改園,切割磨邊,滾筒道邊,對晶片腐蝕,在對晶片頻率分選,早期晶片頻率分選都是靠人工,現在都是投入機器自動分選了,經過這么多道復雜的工序,這樣晶片的制作算是全部完成了.我們在來看看對石英晶振的成品生產過程,首先對晶片清洗,在對晶片鍍銀,上架點膠,在對晶片進行微調,測試,除濕,壓封,絕緣,老化,老化完之后在測試,激光印字,包裝,在經過這些工序之后,這樣就算是一顆完整的石英晶振了.

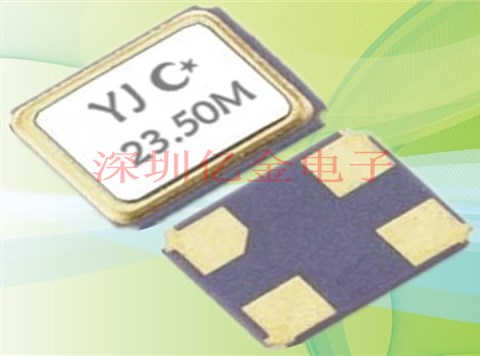

石英晶振,貼片晶振,YJ-3225晶振,很多通訊產品上大多數用到石英晶振,各種不同體積插件或者貼片晶振在產品中具有高穩定性能作用頻率可根據產品需要來訂做億金生產游戲機晶振,鍵盤晶體,電話機晶振,數碼產品HC49/S,HC49/SMD,7050mm,6035,3225,等體積,生產的是一個通用的規格尺寸,采用正常的接縫密封可靠的方法.晶振產品從低頻率1.8MHz的頻帶,在極寬的頻率范圍內,適用于高頻率的基頻和泛音.各種無線通信設備和控制設備,如移動通信的應用中,工業和消費,以及大眾數碼產品,顯示適用于所有應用程序的特性和性能.
以下是辦公必須用到的電腦周邊數碼產品一些常用石英晶振頻率
電腦周邊產品常用石英振蕩子頻率
1,主板主要用到晶振頻率為:14.318MHZ,24576,25MHZ,27MHZ,32.768KHZ
2,顯示器主要用晶振頻率為:8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ
3,硬盤主要用晶振頻率為:23.040MHz,28.224MHz
4,光驅主要用晶振頻率為:33.8688MHz,16.9344MHz,18.432MHz
5,鍵盤主要用晶振頻率為:6.000MHz
6,鼠標主要用晶振頻率為:6.000MHz,12.000MHz,24.000MHz,無線鼠標頻率很多,讀卡器等
7,攝像頭主要晶振的頻率為:12.000MHz
8,藍牙主要用晶振頻率為:16.000MHz
9,無線WIFI主要用到的頻率為:25.000MHz,2.5G/3G(40.000MHz,44.000MHz)網絡傳輸
10,ADSL主要用到的頻率為:12.288MHz,35.328MHz,50.000MHz而且包含VOIP/存儲/顯示/圖像/網絡等等系列產品.
|

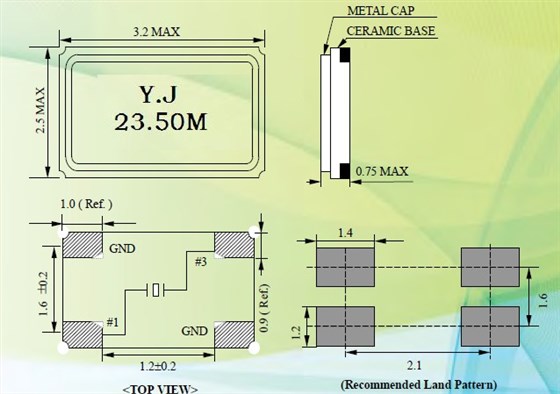

億金晶振規格 |
單位 |
YJ-3225晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12MHZ~54MH |
標準頻率 |
|
儲存溫度 |
T_stg |
-20°C ～ +70°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ～ +60°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用億金貼片晶振時應注意以下事項:
晶體頻率與負載電容的變化要求：
請測量使用示波器或頻率計數器石英晶振的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.
The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下：
該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：
如果由頻率計數器測量的頻率比目標頻率高,要增加石英貼片晶振的電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶振應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶振具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.石英晶振,貼片晶振,YJ-3225晶振
