愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON—TOYOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,晶振,石英晶振,有源晶振,壓控振蕩器,壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生接受了中國蘇州政府2007年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.
愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.
愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.
EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.
愛普生晶振,溫補晶振,TG-5035CG晶振,X1G003851A05800晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.
對于圓片晶振,X、Z軸較難區分,所以石英晶振對精度要求高的產品（如部分定單的UM-1）,會在X軸方向進行拉弦（切掉一小部分）,以利于晶振的晶片有方向的裝架點膠,點膠點點在Z軸上.保證晶振產品的溫度特性.石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.
|

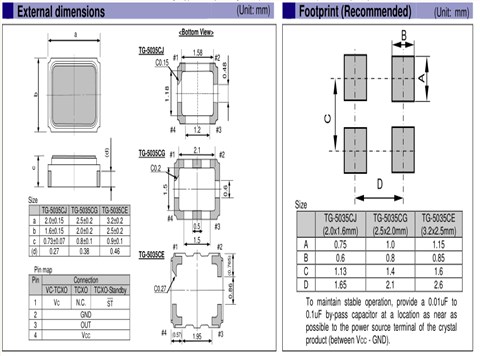

愛普生晶振型號 |
TG-5035CG晶振 |
|
|
輸出頻率范圍 |
13M~53MHZ |
|
|
標準頻率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
|
電源電壓范圍 |
+1.68~+3.5V |
|
|
電源電壓（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗電流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待機時電流 |
-更多詳細參數請聯系我們http://www.gslzqx.com |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//10pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6max.（After 2 reflows） |
|
溫度特性 |
±0.5×10-6,±2.5×10-6max./-30~+85℃ |
|
|
電源電壓特性 |
±0.2×10-6max.（VCC±5%） |
|
|
負載變化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6max./year |
|
|
頻率控制 |
控制靈敏度 |
- |
|
頻率控制極性 |
- |
|
|
啟動時間 |
2.0ms max. |
|
愛普生晶振編碼
|
Model |
編碼 |
Frequency |
LxWxH |
Output Wave |
Supply Voltage |
F.Tol@25°C |
Ope Temperature |
Freq/Temp |
I [Max] |
Freq. Control |
25°C Aging |
|
TG-5035CJ |
X1G003841002900 |
16.368000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-2.0 ppm |
-30 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CJ |
X1G003841003000 |
24.000000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
2.600 to 3.000 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CJ |
X1G003841003300 |
16.369000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
1.700 to 1.900 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CJ |
X1G003841003400 |
26.000000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CJ |
X1G003841004000 |
24.000000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
2.600 to 3.000 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CJ |
X1G003841004800 |
16.368000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CJ |
X1G003841005200 |
26.000000 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
1.700 to 1.900 V |
+/-1.5 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.3 mA |
+/- 5.7 to +/- 10 Vc = 0.9V +/- 0.6V |
+/-1ppm |
|
TG-5035CJ |
X1G003841005400 |
16.367667 MHz |
2.00 x 1.60 x 0.73 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CG |
X1G003851001400 |
16.369000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 1.900 V |
+/-2.0 ppm |
-30 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CG |
X1G003851001600 |
16.368000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
2.660 to 2.940 V |
+/-2.0 ppm |
-30 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CG |
X1G003851003900 |
32.000000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-1.0 ppm |
-10 to +55°C |
+/-0.50 ppm |
≤2.0 mA |
|
+/-6ppm |
|
TG-5035CG |
X1G003851004200 |
40.000000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤2.0 mA |
|
+/-1ppm |
|
TG-5035CG |
X1G003851004300 |
38.400000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 1.900 V |
+/-1.5 ppm |
-30 to +85°C |
+/-0.50 ppm |
≤1.8 mA |
+/- 5 to +/- 12 Vc = 0.9V +/- 0.6V |
+/-1ppm |
|
TG-5035CG |
X1G003851004900 |
16.369000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CG |
X1G003851005100 |
33.600000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 3.300 V |
+/-1.0 ppm |
-30 to +85°C |
+/-0.50 ppm |
≤1.5 mA |
|
+/-1ppm |
|
TG-5035CG |
X1G003851007700 |
24.000000 MHz |
2.50 x 2.00 x 0.80 mm |
Clipped sine wave |
1.700 to 3.600 V |
+/-2.0 ppm |
-40 to +85°C |
+/-0.50 ppm |
≤1.2 mA |
|
+/-1ppm |
在使用愛普生晶振時應注意以下事項
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑/ pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.愛普生晶振,溫補晶振,TG-5035CG晶振,X1G003851A05800晶振
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
