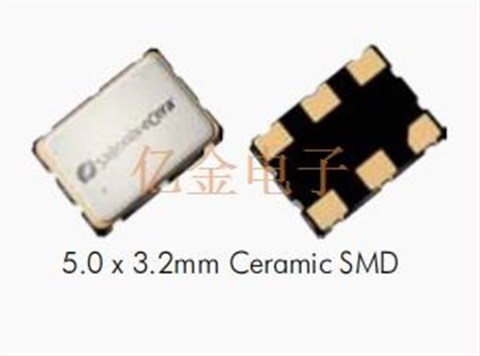

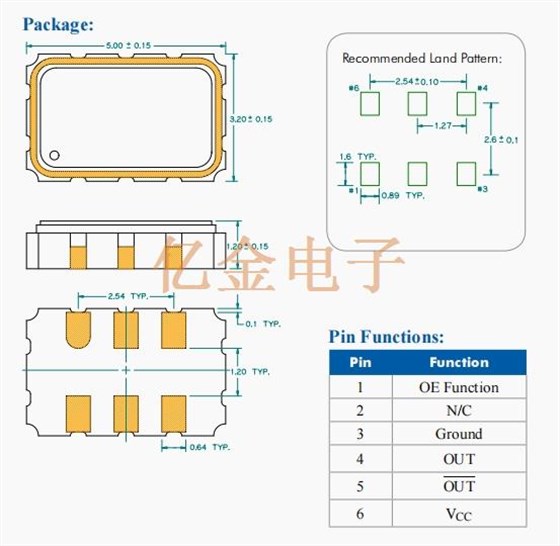

SQF620001作為臺產亞陶的5032晶振,憑借其緊湊的5032封裝,完美適配服務器內部高密度的電路板布局。這種封裝不僅節省空間,還具備良好的散熱與機械穩定性,確保晶振在服務器長時間運行產生的高溫與振動環境中,依舊能保持穩定性能。
其HCSL輸出特性,使該晶振在服務器復雜電磁環境下優勢盡顯。HCSL輸出晶振通過傳輸一對相位相反的信號,極大地增強了抗干擾能力,有效抑制共模干擾,保障時鐘信號在服務器內部長距離傳輸時的準確性與完整性。這對于服務器內CPU、內存、存儲設備及網絡接口等組件間的高速數據交互尤為關鍵,確保數據傳輸的精準無誤。
在服務器的數據處理過程中,SQF620001為CPU和GPU提供精確的時鐘同步,助力它們高效協同工作,快速處理海量數據。在網絡通信方面,該差分晶振為服務器的網絡接口卡提供穩定時鐘信號,保障服務器與外部網絡間數據的高速、準確傳輸,避免因時鐘偏差導致的數據丟失或錯誤。
百利通亞陶晶振對SQF620001的品質把控貫穿整個生產流程。從精選高品質原材料,到運用先進制造工藝,每個環節都嚴格遵循高標準。通過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試,模擬服務器可能面臨的各種極端環境,確保晶振在不同條件下都能穩定工作。憑借卓越性能、可靠品質以及對服務器應用的高度適配,SQF620001成為服務器制造商信賴的晶振選擇,為服務器穩定、高效運行提供有力支撐。
亞陶5032晶振,臺產SQ晶振,HCSL輸出晶振,SQF620001差分晶振,服務器晶振

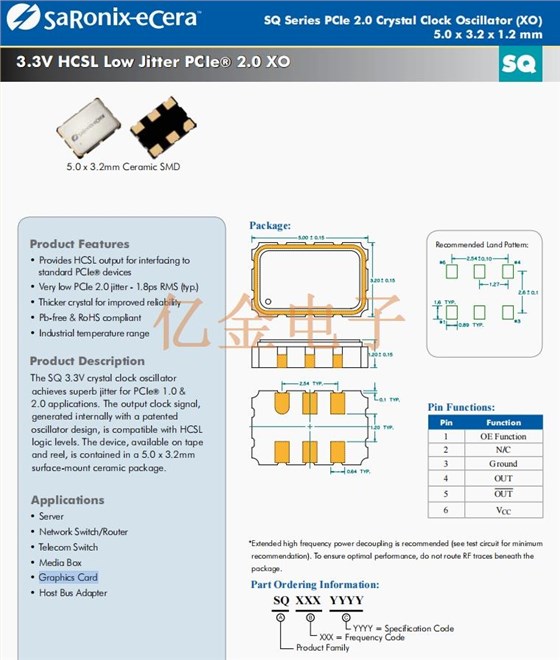

Parameter | Min. | Typ. | Max. | Units | Notes | ||||||||
Output Frequency | 80 | 120 | MHz | ||||||||||
Supply Voltage | 2.97 | 3.30 | 3.63 | V | |||||||||
Supply Current, Output Enabled | 40 | mA | |||||||||||
Supply Current, Output Disabled | 15 | mA | |||||||||||
Frequency Stability | ±50 | ppm | See Note 1 below | ||||||||||
Operating Temperature Range | -40 | +85 | °C | Industrial | |||||||||
Output Logic 0, VOL | -0.15 | 0 | V | ||||||||||
Output Logic 1, VOH | 0.66 | 0.7 | 0.9 | V | |||||||||
Output Load | Rs= 33Ω, Rp= 50Ω, CL= 2pF | output requires termination | |||||||||||
Duty Cycle | 45 | 55 | % | Measured 50% of waveform | |||||||||
Rise and Fall Time | 0.7 | ns |
Maximum measured from
VOL= 0.175V to VOH= 0.525V
|
||||||||||
Jitter, Phase RMS (1-σ) | 1.8 | 2.5 | ps |
As defined by PCI-SIG for PCIe®2.0
reference clock |
|||||||||
Jitter, pk–pk | 27 | 40 | ps | 100,000 random periods |
