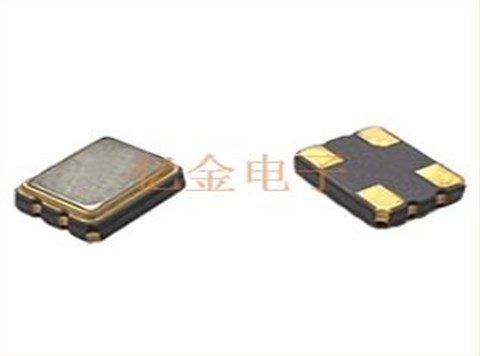

32.768K振蕩器,Pletronics貼片晶振,SM44K有源晶振,CMOS輸出晶振,SM4445KE-32.768K

產品簡介

32.768K振蕩器,Pletronics貼片晶振,SM44K有源晶振,CMOS輸出晶振,SM4445KE-32.768K SM4445KE-32.768K是 Pletronics 推出的貼片式有源晶振，為 32.768K 振蕩器且采用 CMOS 輸出。它能輸出精準的 32.768K 頻率，為電子設備提供精確時鐘基準。有源設計簡化電路，CMOS 輸出具備低功耗、高噪聲容限等優勢。貼片封裝小巧，便于集成。廣泛應用于消費電子、智能穿戴、工業控制等需要精準計時的領域，有助于提升設備計時的準確性和穩定性。

產品詳情

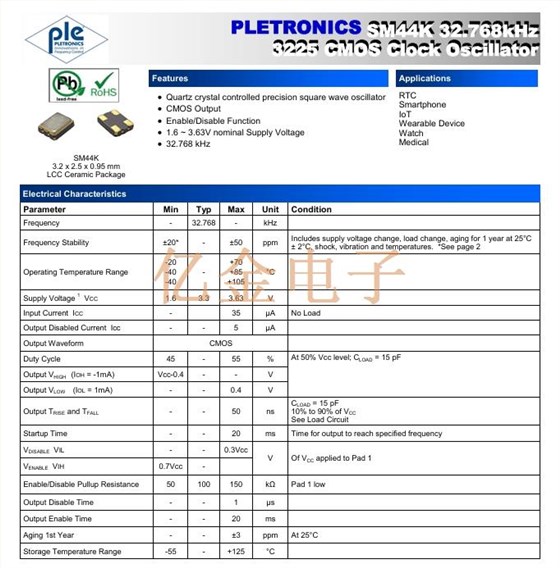

yijin-1 32.768K振蕩器,Pletronics貼片晶振,SM44K有源晶振,CMOS輸出晶振,SM4445KE-32.768K

在眾多需要精準計時的電子設備中，Pletronics晶振的 SM4445KE - 32.768K 貼片晶振發揮著關鍵作用。這是一款 32.768K振蕩器，采用有源設計且為 CMOS 輸出。其 32.768KHz 的頻率是計時領域的經典頻率，能為設備提供精確的時鐘基準。有源晶振的特性使其無需復雜的外部電路支持，可獨立穩定工作，輸出穩定且精準的時鐘信號。CMOS 輸出則具備低功耗、高噪聲容限等優點，能與多種電子電路良好適配。
該3225貼片晶振采用貼片式封裝，體積小巧，適合現代電子設備小型化、集成化的趨勢，可輕松安裝在各類電路板上。它廣泛應用于消費電子、智能穿戴設備、工業控制等領域。在電子手表中確保時間的精準顯示，在工業控制系統里保證各環節的精確計時。憑借出色的性能和穩定的品質，成為眾多電子設備實現精準計時的理想選擇。

yijin-2 32.768K振蕩器,Pletronics貼片晶振,SM44K有源晶振,CMOS輸出晶振,SM4445KE-32.768K

Parameter	Min	Typ	Max	Unit
Frequency	-	32.768	-	kHz
Frequency Stability	±20*	-	±50	ppm
Operating Temperature Range	-20 -40 -40	-	+70 +85 +105	°C
Supply Voltage1VCC	1.6	3.3	3.63	V
Input Current ICC	-		35	µA
Output Disabled Current Icc	-	-	5	µA
Output Waveform	CMOS輸出晶振
Duty Cycle	45	-	55	%
Output VHIGH(IOH= -1mA)	Vcc-0.4	-	-	V
Output VLOW(IOL= 1mA)	-	-	0.4	V
Output TRISEand TFALL	-	-	50	ns
Startup Time	-	-	20	ms
VDISABLEVIL	-	-	0.3Vcc	V
VENABLEVIH	0.7Vcc	-		V
Enable/Disable Pullup Resistance	50	100	150	kΩ
Output Disable Time	-	-	1	µs
Output Enable Time	-	-	20	ms
Aging 1st Year	-	-	±3	ppm
Storage Temperature Range	-55	-	+125	°C

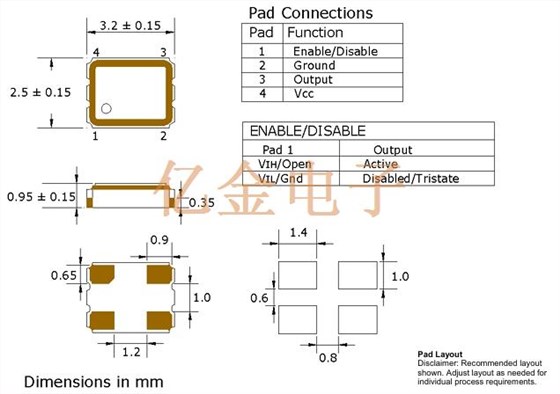

yijin-3 32.768K振蕩器,Pletronics貼片晶振,SM44K有源晶振,CMOS輸出晶振,SM4445KE-32.768K

yijin-4

32.768K振蕩器,Pletronics貼片晶振,SM44K有源晶振,CMOS輸出晶振,SM4445KE-32.768K
所有產品的共同點
1、抗沖擊
石英晶振產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
