日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.
愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.
愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
EPSON晶振,SPXO晶體振蕩器,SG3225EEN晶振,差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45°~+100°的溫度范圍,差分晶振的精度值（PPM）可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
|
愛普生晶振型號 |
符號 |
SG3225EEN晶振 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
25～200MHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40～+85℃ |
|
運行溫度范圍 |
T_use |
-10～+70℃ ,-40～+85℃ |
|
消耗電流 |
ICC |
45mA max. (fo≦170MHz) |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
50Ω to VCC-2V |
|
波形對稱 |
SYM |
45～55% [at outputs cross point] |
|
0電平電壓 |
VOL |
VCC-1.81～VCC-1.62V |
|
1電平電壓 |
VOH |
VCC-1.025～VCC-0.88V |
|
上升時間 下降時間 |
tr, tf |
0.5ns max. [20?80% Output, OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
- |
|
差分輸出誤差 |
⊿VOD |
- |
|
補償電壓 |
VOS |
- |
|
補償電壓誤差 |
⊿VOS |
- |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用EPSON晶振時應注意以下事項
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
1:機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.EPSON晶振,SPXO晶體振蕩器,SG3225EEN晶振
2:PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

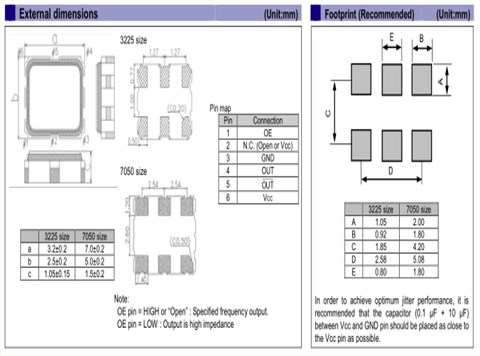

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.EPSON晶振,SPXO晶體振蕩器,SG3225EEN晶振
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
