RAKON瑞康晶振成立于1967年,多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振,貼片晶振等水晶元件和振蕩器技術的先鋒.自2006年以來,RAKON瑞康晶振已經轉變為全球最大的頻率控制解決方案提供商之一,提供了一個多樣化的產品組合,包括電信、定位和空間和國防市場的先進產品.Rakon有6家制造工廠,包括3家合資工廠和8個研發中心.客戶支持中心位于世界各地的11個辦事處.總部設在新西蘭的奧克蘭.
RAKON瑞康晶振已經建立了一個世界級的設計和制造平臺,并與全球領導人的客戶組合相結合.今天,Rakon提供了產品和解決方案,設計成現在和未來的通信和定位技術.然而,無論如何,Rakon的成功都將是成功的,無論市場、地理或競爭的情況.
RAKON瑞康晶振是一家全球性的高科技公司,設計和制造世界領先的頻率控制解決方案.今天,我們生活在一個有線、無線和光網絡的互聯社會中.數據在任何時間和高速上都被傳輸到任何地方.Rakon的產品被發現在通信的最前線,速度和可靠性是最重要的.無論是在基礎設施、太空衛星還是導航設備上,Rakon晶振,石英晶振,有源晶振,壓控振蕩器都處于連接的前沿,更快、更可靠.

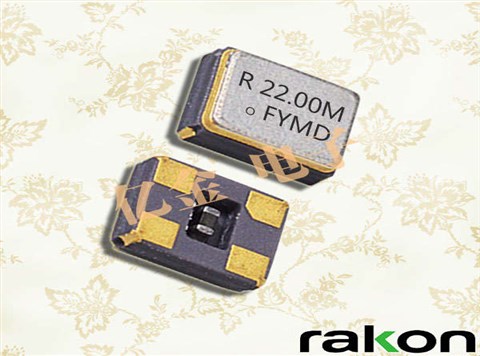

瑞康晶振,貼片晶振,RXT2520AT晶振,2520晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.
對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.

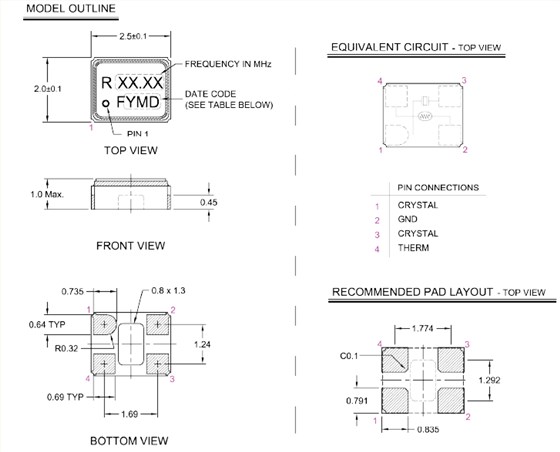

瑞康晶振規格 |
單位 |
RXT2520AT晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
16.368MHZ~52MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
不同負載電容要求,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.瑞康晶振,貼片晶振,RXT2520AT晶振
