NDK晶振日本電波工業株式會社作為壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器、晶體元器件的專業生產廠家,以“通過對客戶的服務,為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立.

現在我們作為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力.

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

經營理念：

要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.

日本電波工業株式會社NDK晶振搶先取得社會需求,為客戶提供高質量的服務與晶振,石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振.

追求使用更方便、更穩定的發振源,創造更高的附加價值.

NDK晶振日本電波工業株式會社不畏失敗,向困難挑戰,努力培養出能自我開發的人才.

通過工作發揚人格.

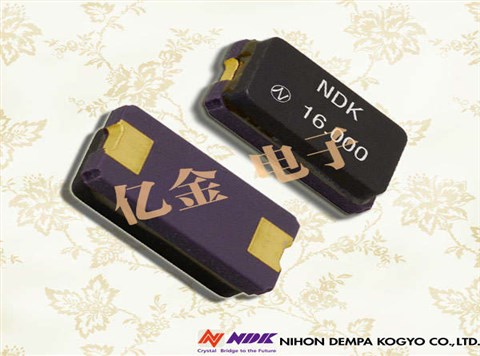

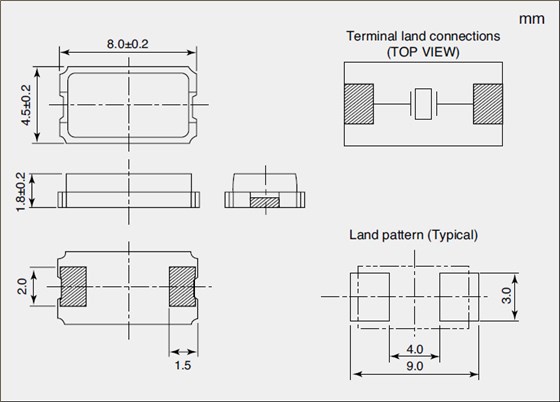

NDK晶振,貼片晶振,NX8045GB晶振,NX8045GB-10.000000MHZ晶振,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

在使用NDK晶振時應注意以下事項:

以下是石英晶振電路設計匹配問題：

一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.

一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.

如果晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值,并采用其他晶振具有較低負載電容（CL）.
采用具有較低電阻（RR）的晶振.
使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.

當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的.我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路.NDK晶振,貼片晶振,NX8045GB晶振,NX8045GB-10.000000MHZ晶振

但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法.如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決.系統無法運行,因為晶體沒有足夠的輸出波形振幅.
