日本電波工業株式會社NDK晶振經營范圍：石英晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售
經營理念：
要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.
日本電波工業株式會社NDK晶振搶先取得社會需求,為客戶提供高質量的服務與晶振,石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振.
追求使用更方便、更穩定的發振源,創造更高的附加價值.
NDK晶振日本電波工業株式會社已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因.它也有助于減少（抑制）CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要.
日本電波工業株式會社NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件.通過產品生命周期提高整體節能貢獻和環境績效的舉措.制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱.

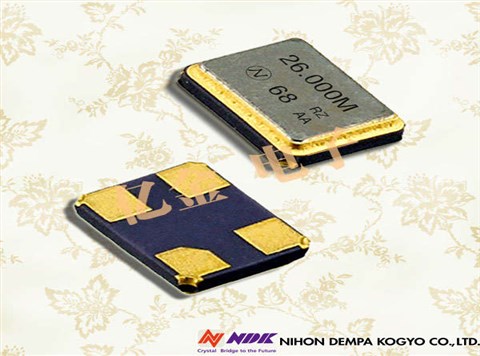

NDK晶振,石英晶振,NX3225SA晶振,NX3225SC晶振,NX3225SA-24.000MHZ-STD-CSR-1晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
|
NDK晶振規格 |
單位 |
NX3225SA晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12MHZ~150MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40℃~+85℃, -40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40℃~85℃, -40°C ～ +125°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
|
NDK晶振規格 |
單位 |
NX3225SC晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
9.843MHZ~50MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +125°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |

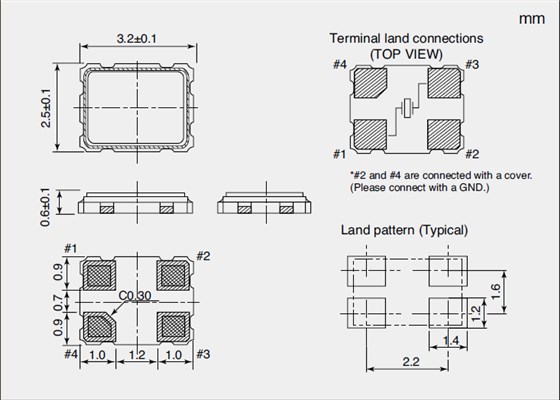

NX3225SA晶振尺寸圖:

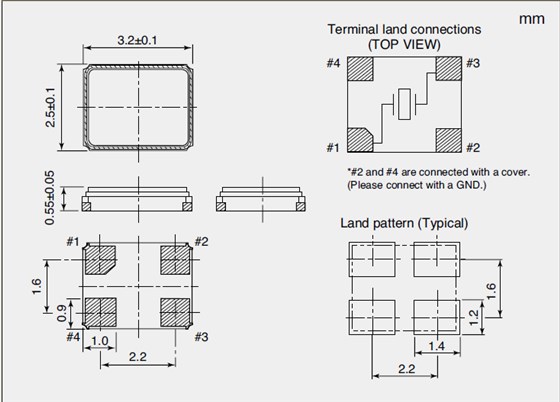

NX3225SC晶振尺寸圖:
在使用NDK晶振時應注意以下事項:
晶振在工作中出現異常技術問題：
這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.NDK晶振,石英晶振,NX3225SA晶振,NX3225SC晶振,NX3225SA-24.000MHZ-STD-CSR-1晶振
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
你可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.
如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.
比如等效電路測試如下
