日本電波工業株式會社NDK晶振搶先取得社會需求,為客戶提供高質量的服務與晶振,石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振.追求使用更方便、更穩定的發振源,創造更高的附加價值.
DK晶振日本電波工業株式會社已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因.它也有助于減少（抑制）CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要.
NDK晶振,TCXO晶振,NT5032BA晶振,進口石英晶體振蕩器,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
|
NDK晶振型號 |
NT5032BA晶振 |
|
|
輸出頻率范圍 |
10~40MHz |
|
|
標準頻率 |
16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M |
|
|
電源電壓范圍 |
+1.68~+3.5V |
|
|
電源電壓（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗電流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待機時電流 |
-更多詳細參數信息請聯系我們http://www.gslzqx.com/ |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//10pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6max.（After 2 reflows） |
|
溫度特性 |
±0.5×10-6,±2.5×10-6max./-30~+85℃ |
|
|
電源電壓特性 |
±0.2×10-6max.（VCC±5%） |
|
|
負載變化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6max./year |
|
|
頻率控制 |
控制靈敏度 |
- |
|
頻率控制極性 |
- |
|
|
啟動時間 |
2.0ms max. |
|
NDK溫度補償晶體振蕩器部分型號表
|
NDK晶振型號 |
頻率范圍 |
尺寸大小 |
工作溫度范圍 |
頻率 |
電源電壓 |
||||
|
Min. |
Max. |
L |
W |
H |
Min. |
Max. |
[×10-6] |
[VCC] |
|
|
NT5032BA晶振 |
10 |
26 |
5.0 |
3.2 |
1.8 |
-10 |
+70 |
± 0.07 |
+3.3 |
|
10 |
40 |
5.0 |
3.2 |
1.8 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
|
10 |
25 |
5.0 |
3.2 |
1.8 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
|
NT5032BB晶振 |
10 |
26 |
5.0 |
3.2 |
1.8 |
-10 |
+70 |
± 0.07 |
+3.3 |
|
10 |
40 |
5.0 |
3.2 |
1.8 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
|
10 |
25 |
5.0 |
3.2 |
1.8 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
|
NT7050BB晶振 |
10 |
26 |
7.0 |
5.0 |
2.0 |
-10 |
+70 |
± 0.07 |
+3.3 |
|
10 |
40 |
7.0 |
5.0 |
2.0 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
|
10 |
25 |
7.0 |
5.0 |
2.0 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
|

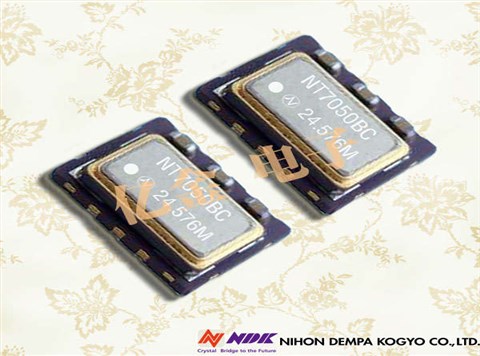

NT7050BC晶振 |
10 |
26 |
7.0 |
5.0 |
2.0 |
-10 |
+70 |
± 0.07 |
+3.3 |
|
10 |
40 |
7.0 |
5.0 |
2.0 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
|
10 |
25 |
7.0 |
5.0 |
2.0 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
在使用NDK晶振時應注意
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

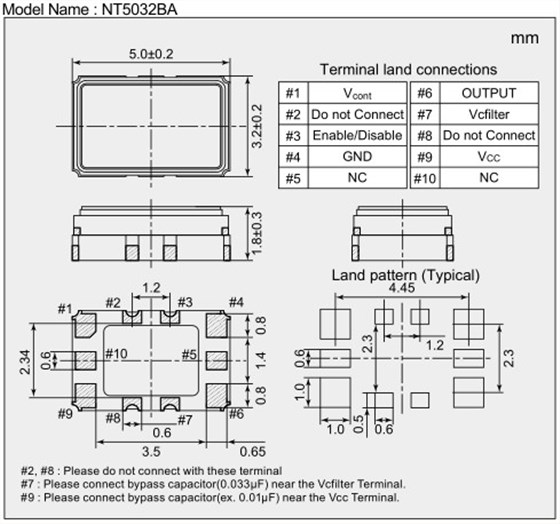

(2) 在設計時請參考相應的推薦封裝.NDK晶振,TCXO晶振,NT5032BA晶振,進口石英晶體振蕩器
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
