日本晶振行業,名聲大震的有愛普生晶振,KDS晶振,西鐵城晶振,精工晶振,村田晶振,電波株式會社,京瓷晶振等。無論人們是看重晶振的產地,還是看重日本的電子技術,從各個企業的發展歷程我們可以看出,選擇日系的晶振品牌并不是人們盲目的跟從品牌效應。
聞名中外的日本京瓷公司創立于1959年,最初為一家技術陶瓷生產廠商。技術陶瓷是指一系列具備獨特物理、化學和電子性能的先進材料。如今,京瓷公司的大多數產品與電信有關,包括無線手機和網絡設備、半導體元件、射頻和微波產品套裝、無源電子元件、水晶振蕩器和連接器、使用在光電通訊網絡中的光電產品。創始人稻盛和夫是日本世界著名實業家、哲學家。27歲創辦京都陶瓷株式會社(現名京瓷Kyocera),52歲創辦第二電信(原名DDI,現名KDDI,目前在日本為僅次于NTT的第二大通訊公司),這兩家公司又都在他的有生之年進入世界500強,兩大事業皆以驚人的力道成長。2012年接下破產的日本航空公司,短短421天,為日本航空公司創下了1884億日元的利潤。
京瓷晶振集團在全球的事業涉及原料、零件、設備、機器,以及服務、網絡等各個領域.在集團內部,若將相關的有源晶振,壓控振蕩器, 晶振,石英晶振, 晶體振蕩器等產品和事業視為一條生產線,其開發、生產、銷售以及物流等等,所有程序都被有機地結合起來,并且有效地利用現有經營資源,通過發揮協同效應,使其構筑得更加牢固.
京瓷株式會社晶振為了人類和社會的進步與發展以獨創性和高品質,不斷創造新價值.為此追求事物的本質,力求提高品質以自身的技術、視角,開拓適應時代和市場需求的價值.同時在開展各項事業時,以“創造超出顧客期望值的價值”為信念,承諾“帶來感動和歡喜的表現(技術、品質和適應能力)”

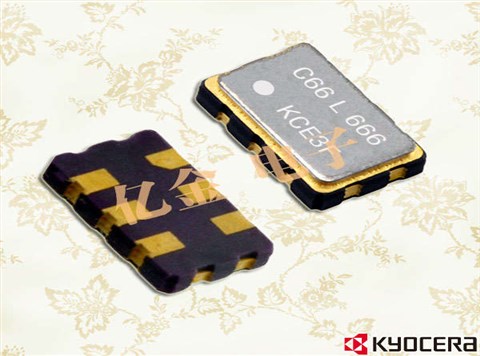

5032mm體積的石英晶體振蕩器有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
生產理念:
京瓷株式會社晶振所有的生產線都具備順應時代變化的速度感,通過融合集團的獨特技術,進一步積極創造新產品、開拓新市場.為了回應客戶的期待,京瓷晶體振蕩器,有源晶振,石英晶振 ,壓控振蕩器,在價格、質量、服務等所有方面都滲透“客戶第一”的理念,不斷為全球市場奉獻新價值.
京瓷株式會社晶振集團為打造能讓客戶滿意的質量,京瓷集團制定了“京瓷質量方針”. 所有業務均根據該京瓷品質方針來開展,力爭成為全球信賴的企業.另外,從計劃階段著手,致力于為客戶提供滿意的產品.京瓷質量方針:1.優先考慮地球環境與產品安全.2.堅持客戶第一原則,提供富有魅力的產品與服務.3.從最初開始,正確地工作,成為全球質量領軍企業.
環保理念:
京瓷株式會社晶振的CSR活動基于以"作為人何謂正確"為判斷基準的"京瓷哲學".希望通過實踐京瓷哲學,解決CSR課題,并構建與利益相關者相互信賴的關系,實現集團的可持續發展,同時為社會的健全發展做出貢獻.
京瓷將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念.
京瓷石英晶振集團希望銷售的所有產品都能為地球環保做貢獻,因此致力于開發環境友好型產品.為進行環境友好型產品的設計,京瓷明確了“環境友好理念”.將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力,在2015年度,環保商品的比例達到了99%.今后,京瓷集團將繼續開展相關活動,為提供更多環境友好型產品而努力.
京瓷晶振型號 |
KC5032P-L2晶振,KC5032P-L3晶振 |
|
輸出頻率范圍 |
25?175MHz |
|
標準頻率 |
19.2MHz/26MHz/38.4MHz/40MHz/52MHz |
|
電源電壓范圍 |
+1.68?+3.5V |
|
電源電壓(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗電流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待機時電流 |
更多詳情歡迎咨詢http://www.gslzqx.com/ |
|
輸出電壓 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
輸出負載 |
10kΩ//10pF |
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6max.(After 2 reflows) |
溫度特性 |
±1.0×10-6,±2.5×10-6max./-30?+85℃ |
|
電源電壓特性 |
±0.2×10-6max.(VCC±5%) |
|
負載變化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
長期變化 |
±1.0×10-6max./year |
|
頻率控制 |
控制靈敏度 |
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
頻率控制極性 |
正極性 |
京瓷晶振各項注意事項:
晶振產品使用每種產品時,請?jiān)谑⒕д褚?guī)格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
1:機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
2:PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

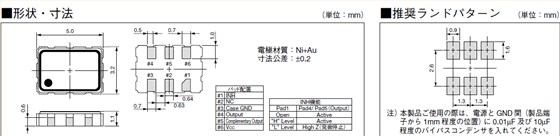

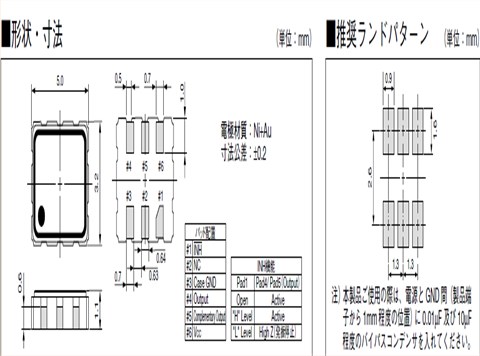

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容).
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
