歡迎光臨深圳市億金電子有限公司

首頁 Jauch晶振

Jauch晶振,貼片晶振,JXS22晶振,JXS22P4晶振,JXS22-WA晶振

Jauch晶振,貼片晶振,JXS22晶振,JXS22P4晶振,JXS22-WA晶振Jauch晶振,貼片晶振,JXS22晶振,JXS22P4晶振,JXS22-WA晶振

產品簡介

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用

產品詳情

Jauch-1

Jauch晶振集團是石英晶體、晶體振蕩器和電池技術的主要專家之一.公司成立于1954,現在是一家領先的壓電石英晶體元器件、壓電石英晶體、有源晶體頻率控制產品行業的公司,最近也有創新的MEMS計時時鐘.

Jauch晶振深入的技術咨詢、高應用程序和認證技術、先進的測試環境、高可用性和快速交付的產品以及世界上最大的頻率生成設備倉庫.

Jauch石英晶振集團位于villingen - schwenningen的總部的生產設施,以及時的方式滿足世界各地的客戶需求:MEMS振蕩器在我們自己的生產設施中配置和交付,并注重及時.

Jauch晶振作為一家全球活躍的公司,我們所有的業務關系都是建立在整個組織的一致的企業社會責任意識之上的.Jauch每天都致力于為我們的員工以及我們的石英晶體振蕩器,有源晶振石英晶振客戶、供應商以及參與我們企業成功的每個人提供最高的公司治理標準.我們按照社會標準和現行法律進行所有活動.我們的基本原則,關于雇員的安全和健康,童工,歧視,公平工資,腐敗,賄賂以及環境保護,都在Jauch集團的行為守則中得到了支持.我們希望每個參與公司成功的人都能遵守這些行政原則.

yijin-1

Jauch晶振,貼片晶振,JXS22晶振,JXS22P4晶振,JXS22-WA晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.

石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

yijin-2

Jauch晶振規格

單位

JXS22晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

12.00MHZ~54.0MHZ

標準頻率

儲存溫度

T_stg

-40°C +125°C

裸存

工作溫度

T_use

-40°C +90°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW 100μW

頻率公差

f_— l

±50 × 10-6(標準),
(±15 × 10-6
±50 × 10-6可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.gslzqx.com

頻率溫度特征

f_tem

±30 × 10-6/-20°C +70°C

超出標準的規格請聯系我們.

負載電容

CL

8pF ,10PF,12PF,20PF

不同負載電容要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

頻率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

Jauch晶振規格

單位

JXS22P4晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

12.00MHZ~40.0MHZ

標準頻率

儲存溫度

T_stg

-40°C +125°C

裸存

工作溫度

T_use

-40°C +125°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW 100μW

頻率公差

f_— l

±50 × 10-6(標準),
(±15 × 10-6
±50 × 10-6可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.gslzqx.com

頻率溫度特征

f_tem

±30 × 10-6/-20°C +70°C

超出標準的規格請聯系我們.

負載電容

CL

8pF ,10PF,12PF,20PF

不同負載電容要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

頻率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

JAUCH晶振規格

單位

JXS22-WA晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

16.00MHZ~52.0MHZ

標準頻率

儲存溫度

T_stg

-40°C +125°C

裸存

工作溫度

T_use

-40°C +105°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW 100μW

頻率公差

f_— l

±50 × 10-6(標準),
(±15 × 10-6
±50 × 10-6可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.gslzqx.com

頻率溫度特征

f_tem

±30 × 10-6/-20°C +70°C

超出標準的規格請聯系我們.

負載電容

CL

8pF ,10PF,12PF,20PF

不同負載電容要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

頻率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

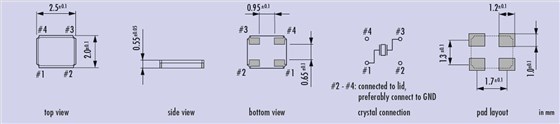

JXS22晶振尺寸圖:

jxs22 2520

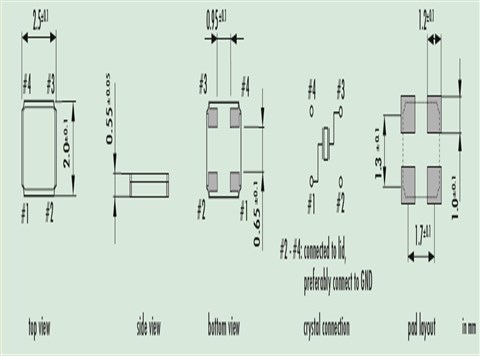

JXS22P4晶振尺寸圖:

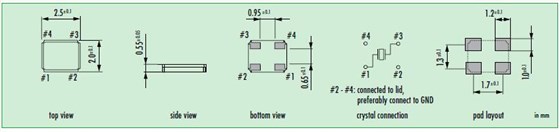

jxs22p4 2520JXS22-WQ晶振尺寸圖:

jxs22wa 2520

yijin-4

在使用Jauch晶振時應該注意以下事項:

以下是設計振蕩回路

產品設計人員在設計振蕩回路的注意事項

1. 驅動能力
驅動能力說明石英晶體振蕩器所需電功率,其計算公式如下:
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re
表示石英晶振的有效電阻,而且 Re=R11+Co/CL2.

qdnl

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.Jauch晶振,貼片晶振,JXS22晶振,JXS22P4晶振,JXS22-WA晶振

zdbc

3. 負載電容
如果振蕩電路中晶振的負載電容不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CLCG × CD / CG+CD + CS.
其中CS表示電路的雜散電容.

fzdrtzt
