日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶體,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國、英國、德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.
日本株式會社大真空KDS晶振發展史:
1959年在在神戶市成立加工電子零件和石英晶體,進口晶振, KDS晶振,石英水晶振蕩子.
1963公司變更為合股公司組織.
1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.
1970年日本株式會社大真空KDS晶振在東京辦事處開業.
1973年開設kurodasho廠(現在的西脅工廠)生產晶體管.
1974年開設川廠(現在的涼廠)是目前人造石英晶體,(SPXO)普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.
1976年開設宮崎廠(目前九州大真空公司)為音叉型石英晶體諧振器生產,在加古川市完成新總部.
1977年成立和諧電子公司建立大真空(美國)有限公司開始向美國市場供應晶體諧振器.
1980年開設鳥取工廠(目前鳥取生產部)對晶體諧振器生產增加.同年開始生產石英晶體濾波器和晶振時鐘.
1981年建立大真空(香港)公司開始提供音叉型石英晶體諧振器,晶體振蕩器,有源晶振的香港和中國市場.
1983年大阪證券交易所二期上市.
1984年獨立完成中心實驗室,開設德島工廠(目前德島生產部)作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.
1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.
1987名古屋辦事處開業.開始的溫度補償晶體振蕩器(TCXO)生產和電壓控制晶體振蕩器(VCXO).
1988建立大真空(新加坡)有限公司加強在東盟地區銷售.
1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.
1990-1991大阪證券交易所第一節上市.建立大真空(德國)公司加強在歐洲的銷售.
1993建立了天津該公司開始音叉型石英晶體諧振器,石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體的海外生產.
1996日本株式會社大真空KDS晶振獲得ISO9001(國際標準化組織質量管理標準).
1998(獲得QS9000質量標準/汽車質量保證管理體系.)
2000獲得ISO14001(環境管理體系由國際標準化組織),獲得ISO / TS 16949(技術規范由國際標準化組織).
2003擴大生產規模天津加工廠面積,成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為我公司的綜合子公司加強石英晶振,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等器件業務.
2010日本株式會社大真空KDS晶振建立大真空(泰國)有限公司.
2012日本株式會社大真空KDS晶振擴大在加古川市中央實驗室的地板尺寸.
2013東京證券交易所第一節上市.KDS晶振,有源晶振,DS1008JS晶振

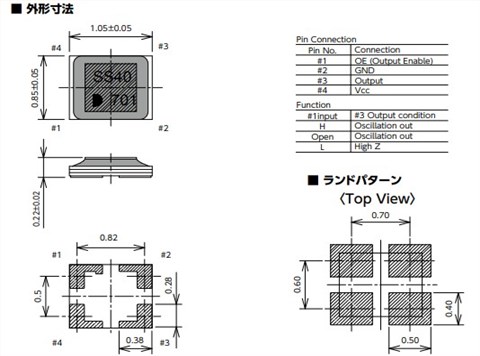

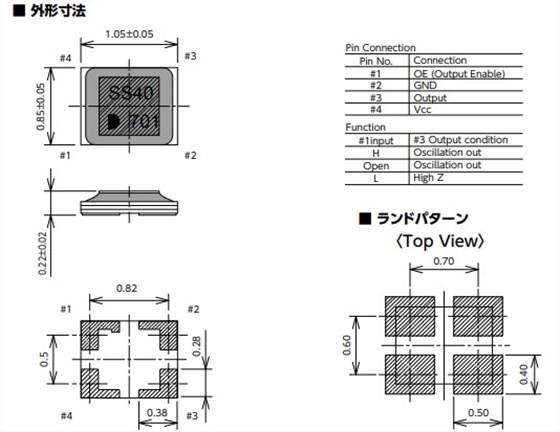

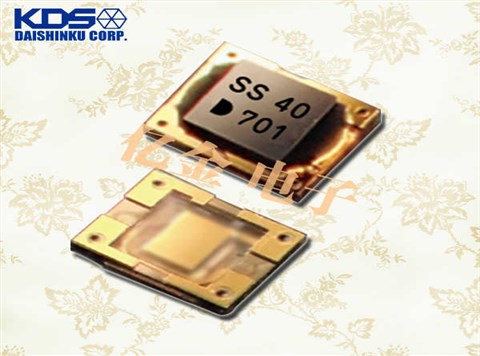

KDS晶振,有源晶振,DS1008JS晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm,甚至1008貼片晶振體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
KDS晶振項目 |
符號 |
DS1008JS晶振規格說明 |
條件 |
輸出頻率范圍 |
f0 |
1MHz to100MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.60 V to 3.63V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-40℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.gslzqx.com/ |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
VIL |
20 % VCCMax. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
在使用日本KDS晶振時應注意以下事項:
石英晶體振蕩器和實時時鐘模塊:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.KDS晶振,有源晶振,DS1008JS晶振
輸出負載
建議將石英晶振,石英晶體振蕩器輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
有源晶振,石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
