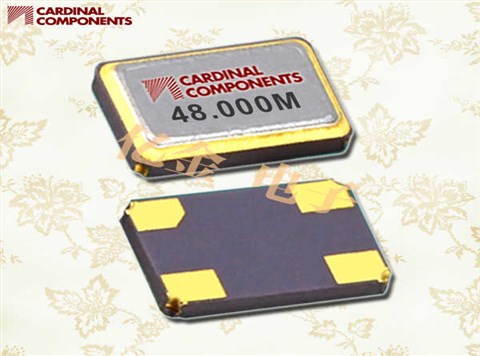

Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器

產品簡介

Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器，美國進口晶振，CX532是一款小體積晶振尺寸5.0x3.2mm晶振，整體包裝尺寸小，可在2和4墊貼片晶振，陶瓷表面安裝晶體，頻率范圍：8.000MHz至80.000MHz，CX532Z-A2B3C5-70-27.0D18無源晶振，石英晶振，石英晶體諧振器，無鉛環保晶振，CX532Z-A2B3C5-70-20.0D18貼片晶振，具有超小型，輕薄型，耐熱及耐環境特點，被廣泛用于通訊設備，無線網絡，藍牙模塊晶振，汽車電子晶振，醫療設備，數碼電子，物聯網應用等。

產品詳情

Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器，美國進口晶振，CX532是一款小體積晶振尺寸5.0x3.2mm晶振，整體包裝尺寸小，可在2和4墊，陶瓷表面安裝晶體，頻率范圍：8.000MHz至80.000MHz，CX532Z-A2B3C5-70-27.0D18無源晶振，石英晶振，石英晶體諧振器，無鉛環保晶振，CX532Z-A2B3C5-70-20.0D18貼片晶振，具有超小型，輕薄型，耐熱及耐環境特點，被廣泛用于通訊設備，無線網絡，藍牙模塊晶振，汽車電子晶振，醫療設備，數碼電子，物聯網應用等。

yijin-2

Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器，參數圖

Frequency Range:	8.000 ~ 80.000 MHz
Operating Temperature:	-10°C ~ +60°C Standard
Frequency Stability:	±100 ppm ± 50 ppm Standard ± 30 ppm
Frequency Tolerance: (at 25°C)	±100 ppm ± 50 ppm Standard ± 30 ppm
Load Capacitance:	Standard 16, 18 pF or series. Other values are available.
Resistance:	Maximum resistance corresponds to frequency. See chart below.
Standard:	Mode: Fundamental or 3rd Overtone Shunt Capacitance: 7 pF Max Aging: ± 5 ppm/year Drive Level: 100 µW Max
Option:	Packaging: Tape and Reel

yijin-3

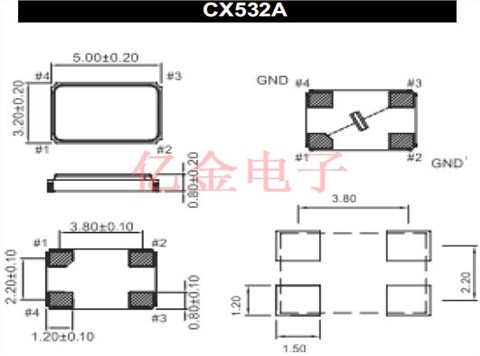

Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器，尺寸圖

yijin-4

Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器

Cardinal晶振注意事項：
粘合劑
請勿使用可能導致貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.Cardinal卡迪納爾CX532晶振,CX532Z-A2B3C5-70-20.0D18晶體諧振器
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的貼片石英晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.

進口晶振	廠家	型號	系列	頻率	頻率穩定度
CX532Z-A2B3C5-70-12.288D18	Cardinal Crystal	CX532	MHz Crystal	12.288MHz	±30ppm
CX532Z-A2B3C5-70-16.0D18	Cardinal Crystal	CX532	MHz Crystal	16MHz	±30ppm
CX532Z-A2B3C5-70-12.0D18	Cardinal Crystal	CX532	MHz Crystal	12MHz	±30ppm
CX532Z-A2B3C5-70-1966080D18	Cardinal Crystal	CX532	MHz Crystal	19.6608MHz	±30ppm
CX532Z-A2B3C5-70-33.0D18	Cardinal Crystal	CX532	MHz Crystal	33MHz	±30ppm
CX532Z-A2B3C5-70-27.0D18	Cardinal Crystal	CX532	MHz Crystal	27MHz	±30ppm
CX532Z-A5B3C5-70-20.0D18	Cardinal Crystal	CX532	MHz Crystal	20MHz	±30ppm
CX532Z-A2B3C5-70-14.7456D18	Cardinal Crystal	CX532	MHz Crystal	14.7456MHz	±30ppm
CX532Z-A5B3C5-70-12.0D18	Cardinal Crystal	CX532	MHz Crystal	12MHz	±30ppm
CX532Z-A2B3C5-70-50.0D18	Cardinal Crystal	CX532	MHz Crystal	50MHz	±30ppm
CX532Z-A2B3C5-70-30.0D18	Cardinal Crystal	CX532	MHz Crystal	30MHz	±30ppm
CX532Z-A5B3C5-70-27.0D18	Cardinal Crystal	CX532	MHz Crystal	27MHz	±30ppm
CX532AZ-A5B2C5-70-25.0D18	Cardinal Crystal	CX532	MHz Crystal	25MHz	±50ppm
CX532Z-A5B3C5-70-25.0D18	Cardinal Crystal	CX532	MHz Crystal	25MHz	±30ppm
CX532Z-A2B3C5-70-20.0D18	Cardinal Crystal	CX532	MHz Crystal	20MHz	±30ppm
CX532Z-A2B3C5-70-8.0D18	Cardinal Crystal	CX532	MHz Crystal	8MHz	±30ppm
CX532Z-A5B3C5-70-18.432D18	Cardinal Crystal	CX532	MHz Crystal	18.432MHz	±30ppm
CX532Z-A2B3C5-70-25.0D18	Cardinal Crystal	CX532	MHz Crystal	25MHz	±30ppm
