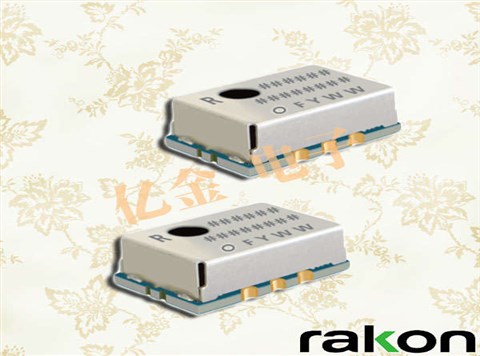

Rakon晶振,溫補晶振,CFPT9050晶振

產品簡介

溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

產品詳情

RK-2

RAKON瑞康晶振成立于1967年,多年來一直是先進的有源晶振,壓控振蕩器,石英晶振,貼片晶振等水晶元件和振蕩器技術的先鋒.自2006年以來,RAKON瑞康晶振已經轉變為全球最大的頻率控制解決方案提供商之一,提供了一個多樣化的產品組合,包括電信、定位和空間和國防市場的先進產品.Rakon有6家制造工廠,包括3家合資工廠和8個研發中心.客戶支持中心位于世界各地的11個辦事處.總部設在新西蘭的奧克蘭.

RAKON瑞康晶振的產品主要基于石英晶體,石英晶振,貼片晶振,有源晶體、壓電陶瓷諧振器、表晶32.768K技術,并利用其獨特的自然壓電特性,制造出極其精確的電信號.這些信號用于產生無線電波,并在最苛刻的通信應用程序中同步時間.

RAKON瑞康晶振的產品范圍包括較低的穩定晶體振蕩器(XO),壓控晶體振蕩器(VCXO)和水晶產品,通過體積精度高溫度補償晶體振蕩器(TCXO),烤箱控制晶體振蕩器(OCXO)、聲表面波(看到)振蕩器和專業產品的極端表現.

RAKON瑞康晶振的VCXO石英晶體振蕩器Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的壓控晶體振蕩器(VCXO)和電壓控制時鐘振蕩器(VCXO).VCXO特性的高性能范圍低抖動、相位噪聲低、可選擇的輸出頻率,使其適合應用在全球定位和電信市場.產品的高可靠性VCXO范圍耐沖擊和振動在嚴酷的環境下.規范配置文件使它們成為空間應用程序的一個很好的解決方案.

RAKON瑞康晶振所生產的普通石英晶體振蕩器：高可靠性的XO系列在惡劣的環境中對沖擊和振動有抵抗性,規格說明使它成為空間和防御應用的一個很好的解決方案.Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的晶體振蕩器(裝置).裝置功能的高性能范圍低抖動、相位噪聲低,和可選的輸出頻率的選擇;這些特性使它們適合全球定位和電信市場的應用程序.

瑞康晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.

瑞康石英晶體勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是瑞康晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

yijin-1

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一

yijin-2

瑞康晶振型號		CFPT9050晶振 (TCXO)
輸出頻率范圍		1~80MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多信息參數歡迎訪問http://www.gslzqx.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6max.（V_CC±5%）
	負載變化特性	±0.2×10^-6max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

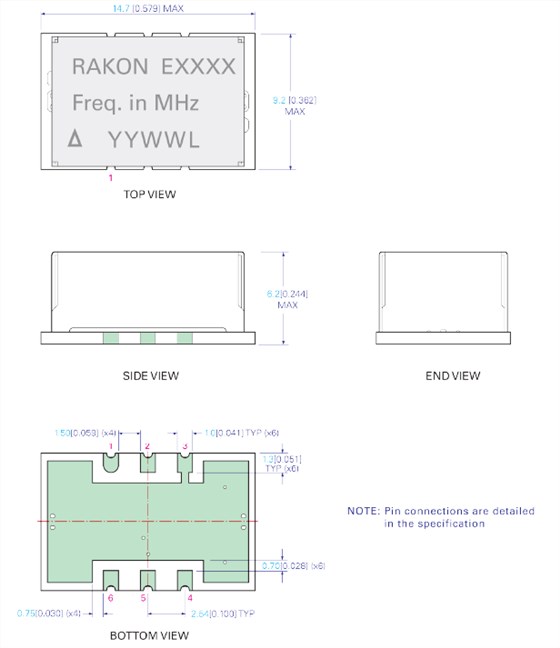

CFPT9050 14.7-9.2 TCXO

yijin-4 在使用Rakon晶振時應注意以下事項

如何正確的使用有源晶振

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗:

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
