臺灣晶技TXC晶振公司為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.
臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.
重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.
將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.
加強污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.
差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V,工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
TXC差分晶振型號
| TXC晶振產品圖 | 模型 | 頻率 |
穩定性 （-40~85ºC） |
電壓 | 輸出 | 振蕩 | 外形尺寸 |
|
BA | 25~200MHz | 為±50ppm | 2.5V，3.3V | LVPECL |
Fundamental |

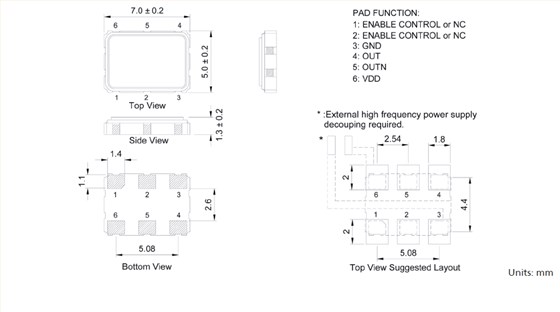

7 x 5 x 1.3毫米 |
|
BB | 25~250MHz | 為±50ppm | 2.5V，3.3V | LVPECL |
3rd OT |
7 x 5 x 1.3毫米 |
|
BC | 75~700MHz | 為±50ppm | 2.5V，3.3V | LVPECL | PLL | 7 x 5 x 1.3毫米 |
|
BE | 25~200MHz | 為±50ppm | 2.5V，3.3V | LVDS | Fundamental | 7 x 5 x 1.3毫米 |
|
TXC晶振型號 |
符號 |
BA晶振 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
25?200MHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40~+85℃ |
|
運行溫度范圍 |
T_use |
-10?+70℃ ,-40?+85℃ |
|
消耗電流 |
ICC |
45mA max. (fo≦170MHz) |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
50Ω to VCC-2V |
|
波形對稱 |
SYM |
45?55% [at outputs cross point] |
|
0電平電壓 |
VOL |
VCC-1.81?VCC-1.62V |
|
1電平電壓 |
VOH |
VCC-1.025?VCC-0.88V |
|
上升時間 下降時間 |
tr, tf |
0.5ns max. [20?80% Output, OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
-更多參數信息請聯系我們http://www.gslzqx.com |
|
差分輸出誤差 |
⊿VOD |
- |
|
補償電壓 |
VOS |
- |
|
補償電壓誤差 |
⊿VOS |
- |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
| Manufacturer Part Number原廠編碼 | Manufacturer品牌 | Series型號 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature工作溫度 | Size/Dimension 尺寸 |
| BA-25.000MBE-T | TXC CORPORATION | BA | 25MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
| BA-25.000MBE-T | TXC CORPORATION | BA | 25MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
| BA50070002 | TXC CORPORATION | BA | 50MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
| BAA5620001 | TXC CORPORATION | BA | 156.25MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
| BAA5670001 | TXC CORPORATION | BA | 156.25MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
| BAA5670002 | TXC CORPORATION | BA | 156.25MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
| BAA5670003 | TXC CORPORATION | BA | 156.25MHz | ±50ppm | -40°C ~ 85°C | 0.276"(7.00mm x 5.00mm) |
在使用TXC晶振時應注意
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
