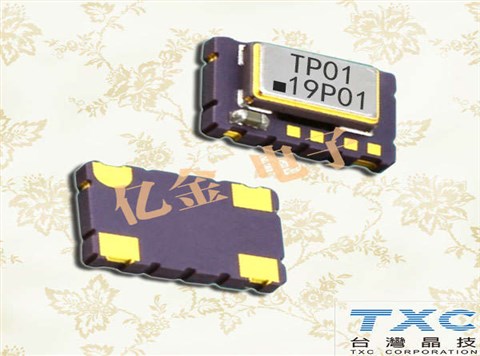

臺灣TXC晶振,溫補晶振,7N晶振,7N24570001晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~+85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
TXC晶振型號 |
7N晶振 | |
輸出頻率范圍 |
10~52MHz |
|
標準頻率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
電源電壓范圍 |
+1. 8~+3.3V |
|
電源電壓(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗電流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz) |
|
待機時電流 |
-更多參數信息歡迎咨詢億金電子http://www.gslzqx.com/ |
|
輸出電壓 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
輸出負載 |
10kΩ//10pF |
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6max.(After 2 reflows) |
溫度特性 |
±0.5×10-6,±2.5×10-6max./-30~+85℃ |
|
電源電壓特性 |
±0.2×10-6max.(VCC±5%) |
|
負載變化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
長期變化 |
±1.0×10-6max./year |
|
頻率控制 |
控制靈敏度 |
- |
頻率控制極性 |
- |
|
啟動時間 |
2.0ms max. |

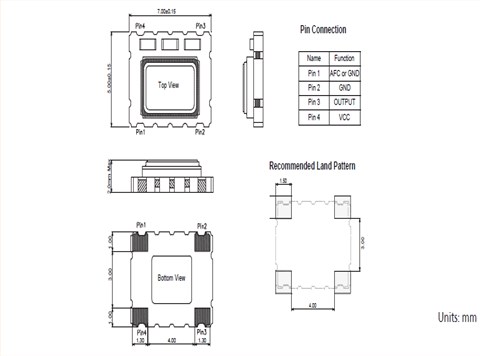

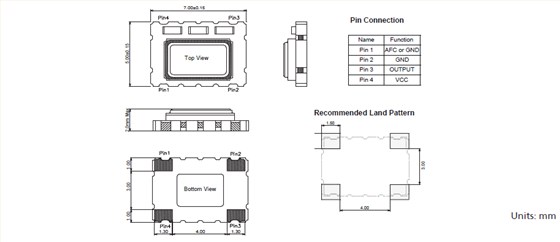

7N晶振4腳封裝尺寸圖

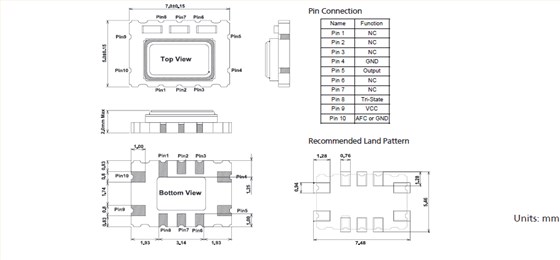

7N晶振10腳封裝尺寸圖
在使用TXC晶振時應注意
1.電動搬運
1.1電源
使用電源將電源連接到指定的終端正確的極性,如本目錄所示.如果力量源與正極和負極連接反轉或者如果它連接到除了以外的終端指定一個,晶體振蕩器內的部件將是損壞了,振蕩器不起作用.此外,如果施加高于額定值的電壓,它可能會導致與上述相似的損害.使一定要在正確的額定電壓下使用振蕩器,但如果施加低于額定值的電壓,內部零件振蕩器不會損壞,單位可能不會給最佳性能.
1.2負載阻抗
設置負載阻抗的規定值.當一個值除了規定的一個被設置為負載阻抗,輸出頻率和輸出電平不符合指定的值,可能會導致問題,例如輸出波形失真.特別是,設置電抗根據規格的負載阻抗.臺灣TXC晶振,溫補晶振,7N晶振,7N24570001晶振
1.3輸出頻率和輸出電平
測量輸出頻率或輸出電平時一個晶體振蕩器,調整輸入阻抗測量儀器對晶體的負載阻抗振蕩器.當測量儀器的輸入阻抗為不同于晶體振蕩器的負載阻抗,用高電平測量輸出頻率或輸出電平阻抗使測量側的阻抗可以忽略.
