CTS晶振公司成立于1896年,CTS公司(NYSE:CTS)是一個領先的設計師和制造商的傳感器、執行器和電子組件石英晶振在航空航天、通訊、國防、工業、信息技術、醫療和交通運輸市場.本公司在北美、亞洲和歐洲擁有12個生產基地,致力于為全球各地的工業伙伴提供先進的技術、卓越的客戶服務和優越的價值.CTS的目標是在技術的前沿,為世界各地的產品和服務的創造和提升提供創新的石英晶振,晶體振蕩器,傳感、連接和運動解決方案.

CTS晶振集團運用ISO14001環境管理系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善.

CTS晶振遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.

美國西迪斯晶振,壓控溫補晶體振蕩器,580晶振,581晶振,壓控晶振(VCXO)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛

VCXO 壓控晶振輸出波形和參數：

VCXO壓控晶振 輸出波形即參數與普通石英晶體振蕩器OSC輸出波形和參數基本一樣.

1、VCXO壓控晶振 線性度

VCXO壓控晶振 線性度有兩種表示方法：

分別為： 百分比 %、單位電壓頻率變化量PPM / Volt.

通常客戶要求的指標為%

2、VCXO壓控晶振 三態Tri-state（enable/disabled）：

VCXO壓控晶振 也具有三態功能Tri-state（enable/disabled）,在DIP VCXO壓控晶振 中由于只有4 個引腳,所

以沒有Tri-state功能,在PCB VCXO、SMD VCXO 中具有Tri-state功能,此功能

為2# 引腳.（曾經也有客戶提出5 #為三態控制腳）.常規有源晶振基座均可滿足.

1#：電壓控制腳.電壓變化可使石英晶體振蕩器頻率發生變化.

2#：三態控制腳.通常情況下為三態控制腳.或懸空.

3#：接地腳.

4#：輸出腳.

5#：懸空.（通常情況下懸空,也可做三態控制腳）.

6#：電源電壓腳：

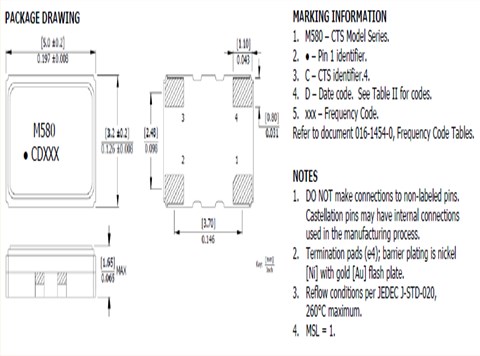

580晶振尺寸圖

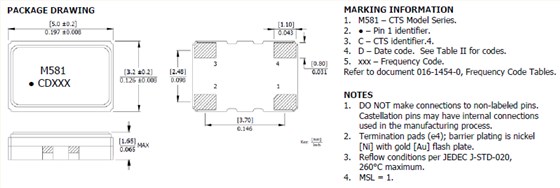

581晶振尺寸圖

使用CTS晶振時應注意以下事項

用于晶體振蕩器的主要術語解釋如下：

標稱頻率：

振蕩器輸出頻率的標稱值.

總體頻率容差：

振蕩器輸出頻率的偏差程度

標稱頻率.（這包括溫度偏差,常溫和電源變化.）

工作溫度范圍 ：

溫度范圍內的輸出頻率容差振蕩器和其他輸出信號特性可以滿足設定規格.

絕對最大額定值：

保證振蕩器的最大額定值;這個限制絕不能超過.如果超過此額定值,振蕩器的可靠性可能會降低或振蕩器本身可能會被摧毀.

待機功能：

控制（啟動或停止）振蕩的功能帶外部數字信號的振蕩器

三態：

具有高功能的晶體時鐘振蕩器振蕩停止時的阻抗輸出狀態

待機功能.

目前的消費 ：當一個電力供應終端的電流值振蕩器振蕩.美國西迪斯晶振,壓控溫補晶體振蕩器,580晶振,581晶振

上升時間（Tr）：

輸出波形從“L”變化所需的時間水平到“H”水平.請參閱每個的輸出波形圖

產品系列.

下降時間（Tf）：

輸出波形從“H”變化所需的時間等級為“L”級.請參閱每個的輸出波形圖

產品系列.

扇出：可連接到輸出的TTL門數振蕩器的終端.振蕩開始時間：振蕩器輸出幅度達到的時間電源電壓施加到指定值后的指定值振蕩器已打開.
