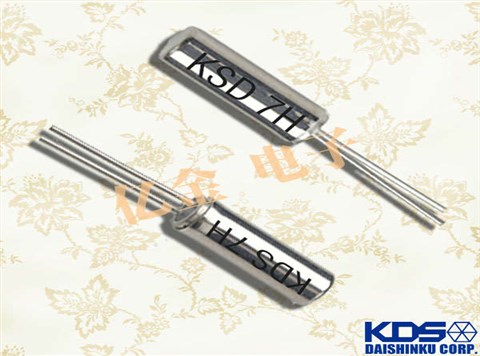

KDS柱形晶振DT-26,1TD075BHNS001時鐘晶振,32.768K插件晶振

產品簡介

KDS柱形晶振DT-26,1TD075BHNS001時鐘晶振,32.768K插件晶振，日本進口KDS大真空晶振，32.768K插件晶振，圓柱晶振，兩腳插件晶振，1TD075BHNS001石英晶體諧振器，音叉型水晶振子，該產品是以手表用為首，從產業機器到民生，家電產品作為手表（功能）用振子，廣泛使用的低消耗電力振子。

32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

產品詳情

yijin-1

32.768K系列產品本身具有體積小，厚度薄，重量輕等特點，此音叉型石英晶體諧振器，晶振產品本身具備優良的耐熱性，耐環境特性，在辦公自動化，家電領域，移動通信領域可發揮優良的電氣特性。符合無鉛標準，滿足無鉛焊接的回流溫度曲線要求，金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

yijin-2

KDS柱形晶振DT-26,1TD075BHNS001時鐘晶振,32.768K插件晶振，參數圖

型名	DT-26
周波數範囲	32.768kHz
負荷容量	12.5pF（1）
勵振レベル	1.0μW（2.0μW max.）
周波數許容偏差	±20×10^-6（at 25℃）
直列抵抗	40kΩ max.（2）
頂點溫度	＋25℃±5℃
二次溫度係數	-0.04×10^-6/℃²max.
動作溫度範囲	-10~＋60℃
保存溫度範囲	-20~＋70℃
並列容量	1.1pF typ.

yijin-3

KDS柱形晶振DT-26,1TD075BHNS001時鐘晶振,32.768K插件晶振，尺寸圖

yijin-4

KDS柱形晶振DT-26,1TD075BHNS001時鐘晶振,32.768K插件晶振

注意事項：
粘合劑
請勿使用可能導致32.768KHZ晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.KDS柱形晶振DT-26,1TD075BHNS001時鐘晶振,32.768K插件晶振
熱影響
重復的溫度巨大變化可能會降低受損害的無源晶體的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.

品牌	原廠代碼	型號	尺寸	頻率
KDS晶振	1TD125DGNS003	DT-26	206	32.768KHz
KDS晶振	1TD125DHNS036	DT-26	206	32.768KHz
KDS晶振	1TD125DHNS002	DT-26	206	32.768KHz
KDS無源晶振	1TD060DHNS014	DT-26	206	32.768KHz
KDS晶振	1TD125BHNS001	DT-26	206	32.768KHz
KDS晶振	1TD075BHNS001	DT-26	206	32.768KHz
KDS晶振	1TD125BFNS001	DT-26	206	32.768KHz
KDS晶振	1TD1001HNS001	DT-26	206	32.768KHz
KDS晶振	1TD1250HNS005	DT-26	206	32.768KHz
KDS晶振	1TD100FHNS001	DT-26	206	32.768KHz
KDS晶振	1TD125JJNS003	DT-26	206	32.768KHz
KDS晶振	1TD0701GNS002	DT-26	206	32.768KHz
KDS晶振	1TD080DHNS004	DT-26	206	32.768KHz
KDS晶振	1TD125DHNS047	DT-26	206	32.768KHz
KDS晶振	1TD125DFNS009	DT-26	206	32.768KHz
KDS晶振	1TD060DHNS006	DT-26	206	32.768KHz
KDS晶振	1TD080DJNS001	DT-26	206	32.768KHz
KDS晶振	1TD1251FNS004	DT-26	206	32.768KHz
KDS晶振	1TD060DHNS009	DT-26	2*6	32.768KHz
KDS晶振	1TD125DHNS004	DT-26	2*6	32.768KHz
KDS晶振	1TD090DHNS001	DT-26	2*6	32.768KHz
KDS晶振	32ETJS125DJ	DT-26T	2*6	32.768KHz
