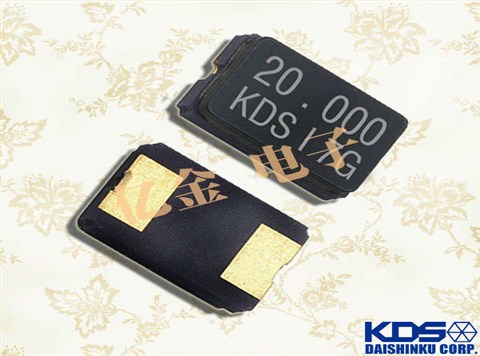

KDS晶體諧振器DSX840GA,1CX40000EE1O數字影音設備

產品簡介

KDS晶體諧振器DSX840GA,1CX40000EE1O數字影音設備，日本進口KDS大真空晶振，DSX840GA是一款小體積晶振，尺寸為8.0x4.5mm石英貼片晶振，1HX12288CD1A兩腳貼片晶振，1CE09843DE1B無源晶振，1ZCJ04000EK1B石英晶體諧振器，無鉛環保晶振，1ZCJ06144EE1A表面貼裝型水晶振動子，MHz石英晶體，頻率范圍：8MHz至80MHz，尺寸為8045，厚度為1.4mm，小型薄型SMD石英晶體諧振器（DSX840GA）耐熱性好，高精度、高可靠性，適用于數字影音設備，物聯網晶振，無線網絡晶振，藍牙模塊晶振，電腦主板，醫療設備晶振，智能家居，數碼電子等多種應用。

產品詳情

yijin-2

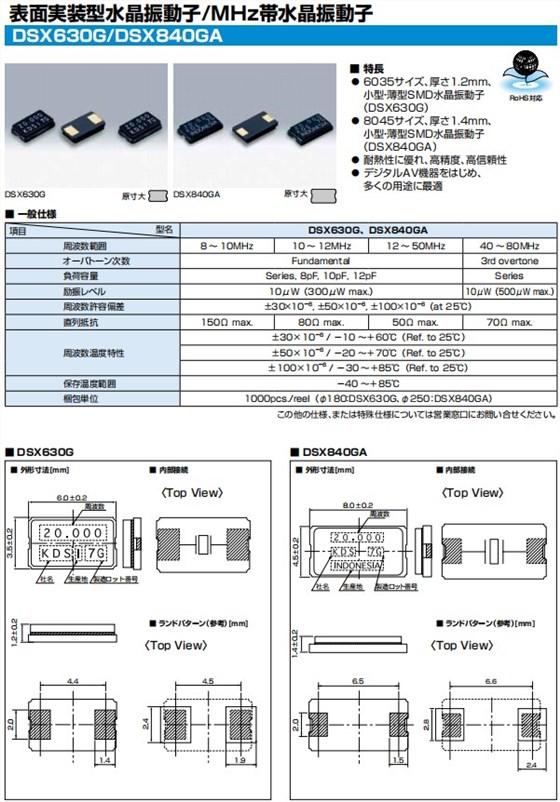

KDS晶體諧振器DSX840GA,1CX40000EE1O數字影音設備，參數圖

料號	DSX630G，DSX840GA
頻率范圍	8~10MHZ	10~12MHZ	12~50MHZ	40~80MHZ
オーバトーン次數	Fundamental			3rd overtone
負載電容	8pf 10pf 12pf			Series
勵振ベ	10μW (300μW max.)			10μW (500μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	150Ωmax	80Ωmax	50Ωmax	70Ωmax
周波數溫度特性	±30×10−6 / -10～+60℃(Ref. to 25℃)
	±50×10−6 /-20～+70℃(Ref. to 25℃)
	±100×10−6 / -30～+85℃(Ref. to 25℃)
保存溫度范圍	-40～85℃
信頼性仕様	AEC-Q200
包裝	1000/pcs

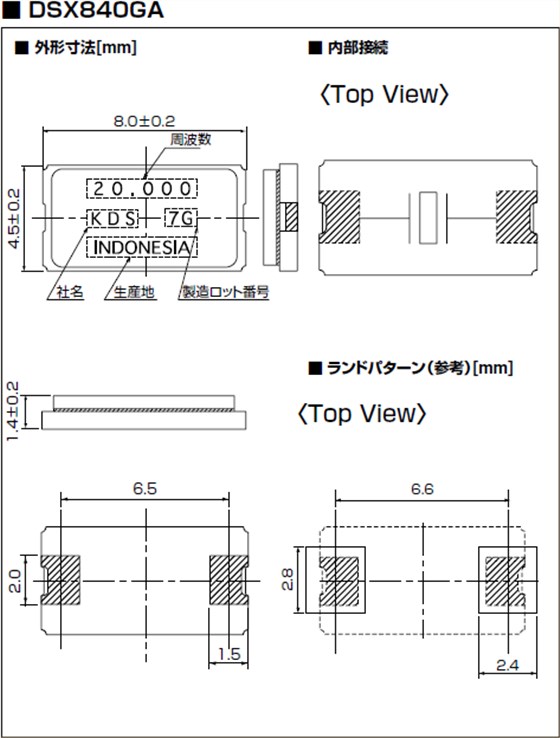

KDS晶體諧振器DSX840GA,1CX40000EE1O數字影音設備，尺寸圖

yijin-4

KDS晶體諧振器DSX840GA,1CX40000EE1O數字影音設備

在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用貼片晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.KDS晶體諧振器DSX840GA,1CX40000EE1O數字影音設備
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作

品牌	原廠代碼	無源晶振	尺寸	頻率
KDS晶振	1CX40000EE1O	DSX840GA	8045	40.000M
KDS晶振	1HX12288CD1A	DSX840GA	8045	12.288M
KDS晶振	1TJS060DJ4A739Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS080FJ4A461P	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A953Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060FJ4A901Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A996Q	DMX-26S	8038	32.768KHz
KDS晶振	1CE09843DE1B	DSX840GK	8045	9.84375M
KDS晶振	1TJS067DJ2A115	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060FJ4A308	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060DJ4A934Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJW125BJ4A602P	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A810Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJW125DJ4A810Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125BJ4A421P	DMX-26S	8038	32.768KHz
KDS晶振	1ZCJ04000EK1B	DSX840GT	8045	4.000MHZ
KDS晶振	1ZCJ06144EE1A	DSX840GT	8045	6.144MHZ
