如果你接觸久了電子產品這一塊,應該就大致了解振蕩器在產品中作用,也就是在系統內部起到一個震蕩的作用,通過穩定的頻率保障產品運轉,當然你看多了這類電子就會發現,現在的石英晶體振蕩器都是越做越小,性能也是越來越高,對于振蕩器的設計也是上升了一個新高度,那么振蕩器設計需要留意哪幾個點呢?接下來我們一起揭曉.

1驅動等級

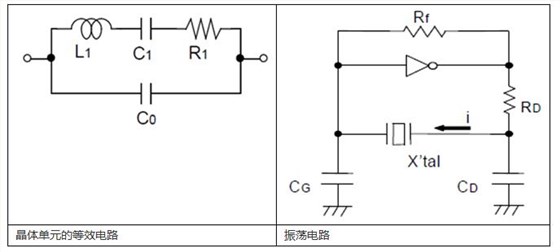

驅動級表示使晶體單元振蕩所需的電功率,可以使用以下公式計算.驅動等級(P)=I²⋅Re其中,I表示晶體單元中流過的電流,Re表示晶體單元的有效電阻,Re表示R1(1 + Co / CL)².如果驅動電平(P)超過指定的電平,則振蕩頻率將偏移.發生這種情況的原因是,功率水平過高會導致貼片晶振受力,進而導致溫度升高.如果對晶體單元施加過大的驅動功率,則可能會惡化或損壞特性.

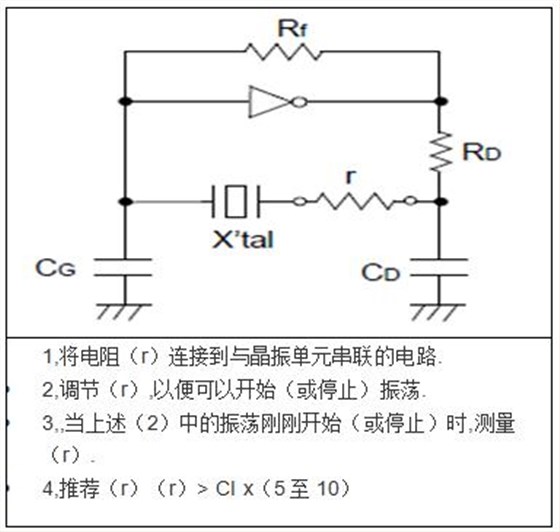

2,振動余量

除非在振蕩電路中分配了足夠的負電阻,否則可能會增加振蕩啟動時間或不發生振蕩.為了避免這種情況,請在電路設計中提供足夠的負電阻.

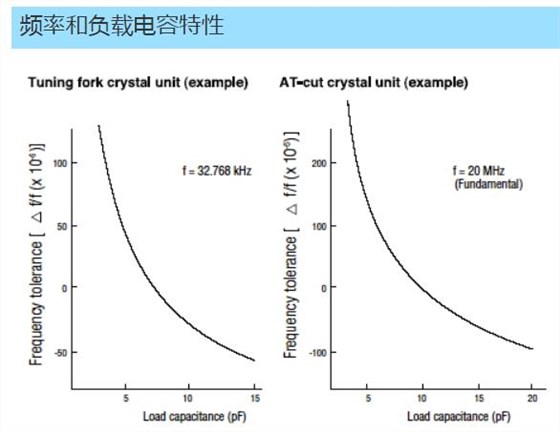

3，負載電容振蕩電路的負載電容的差異可能會導致振蕩頻率與所需頻率不同,如下圖所示.電路的負載電容的近似表達式:CL CG x CD/(CG + CD)+ CS.CS代表電路的雜散電容.

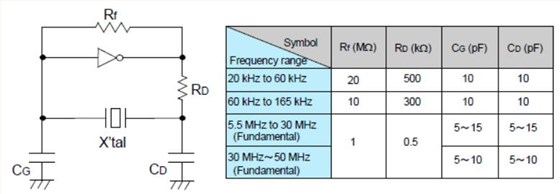

4,振蕩電路的設定參數參考

IC:相當于TC74HCU04(無緩沖)

相當于TC74VHCU04(無緩沖)(30 MHz至50 MHz)

有源晶體振蕩器是用來產生重復電子訊號的電子元件,也是產品運行的重要元器件,就整個振蕩器設計而已,掌握了以上這四點,在設計方面就會減少出現頻率偏移,震蕩啟動時間延長等現象,讓自己的振蕩器更快速的研制成功.
