高端智能產品使用越來越多,逐漸增加了有源晶振,石英晶體振蕩器的銷量.但是為確保晶體振蕩器電路的可靠運行,振蕩安全系數(OSF)值得仔細看看.振蕩安全系數(OSF)顯示反饋增益根據其規格,最壞情況晶體的振蕩器放大器的余量.

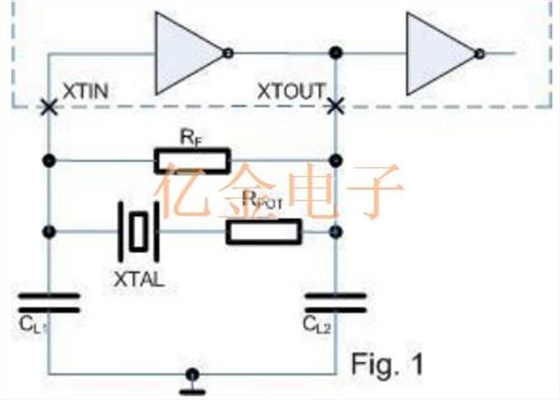

對于消費者應用,OSF應該>5,對于汽車應用,OSF應該>10.OSF因素<2是非常危險的,應該避免.圖1顯示了皮爾斯配置中的典型振蕩電路,其中增加了電阻R_Pot

要驗證石英晶體振蕩器電路的振蕩安全系數(OSF),應采取以下步驟進行分析調查：

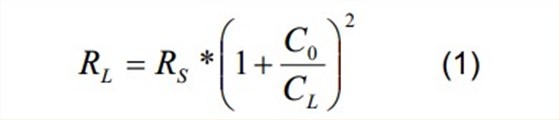

使用參數計算原始電路條件下的諧振負載使用公式(1)的電路中的單個晶體*：

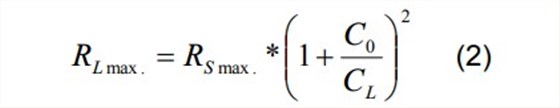

使用最大值計算最壞情況的共振負載.指定的串聯共振選定的水晶*系列(2)：

插入一個串聯電阻或微型電位器R_POT,并增加其電阻直到振蕩停止.

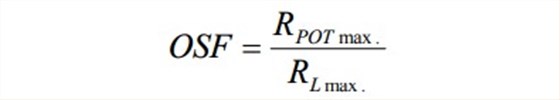

測量R_POTmax的最大阻力.振蕩剛剛重新開始,從最大值開始R_POTmax的值.或者從停止振蕩的值.使用等式(3)確定振蕩安全系數(OF)：

注1*：確定用于的單個石英晶體的等效數據確定OSF(如C₀和R_S)需要特殊的晶體測量設備.此外,如果有效負載電容CL(包括雜散電容)不是精確的眾所周知,這只能用特殊的晶體測試設備來確定.所有測量指的是各個石英晶體,SDM晶振參數和放大器參數.

注2*：作為估計,振蕩安全系數(OSF)可以從(4)計算,假設沒有任何損耗的理想晶體(RS=0).

一般說明：根據此方法的所有測量和計算均有效適用于單個石英晶振,晶體振蕩器是晶體和客戶電路.晶體的任何變化或變化驅動電路和負載電容將改變最終的OSF.
