近年,伴隨影像傳輸等普及,骨干網中流過的通信量有增無減,通信的高速、大容量化進展迅速.在這種情況下,高速化通信基礎設施對高頻且輸出信號穩定的基準信號源的需求十分強烈.抖動（Jitter）是評估輸出信號波形穩定性的指標之一.英語的“Jitter”有神經過敏、緊張不安或激動的意思.在表現高頻石英振蕩器的穩定度時,指傳送數字信號時波形中產生的時間偏差和晃動.在接下來的文章中億金電子要跟大家講解有關抖動和相位噪音的基礎知識.

【1】通信設備的重要指標――抖動

用示波器觀察數字信號的波形,有時可以發現本應以單一周期振蕩的波形亮線很寬.這種波形拉寬就是抖動.

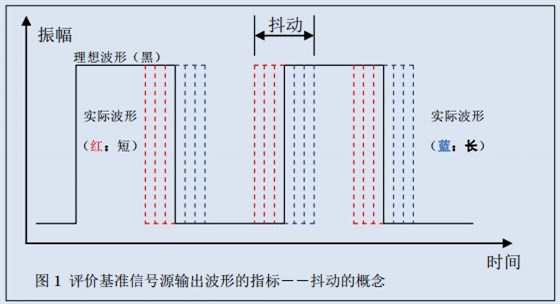

圖1表示在一個周期單位中出現了幾種周期的信號波形的情況.理想波形以單一周期反復出現,但實際波形的一部分周期變短（紅色）或變長（藍色）.

抖動因讀取電子信號元器件的極微小的不穩定或信號傳輸途中的不良影響等原因而產生.抖動過大將造成相鄰信號之間相互干擾,在傳送影像和音樂信號時將導致影像質量和音質的劣化.如上所述,抖動表示數字信號在時域上的晃動,但抖動的種類不限于一種.抖動隨時間而精微變化,對時間的變化模式也有多種多樣,因此難以用一個參數來評價抖動.

【2】有關抖動種類的說明

·周期抖動（峰峰值）：表示一周期中的偏差幅度（最大和最小之差）的抖動

·標準差：表示偏差程度的標準偏差

·隨機抖動：自然產生的無法預測的抖動

·確定性抖動：因電路、電磁感應或外界環境等因素而引起的抖動

·累加抖動（長期抖動）：時鐘各周期的連續偏差
