泰藝技術支持:如何在電路設計中利用削頂正玄波

削頂正玄波(Clipped Sine Wave)是有源晶振輸出方式的一種,相比方波的諧波分量少很多,但驅動能力較弱,在負載10K/10PF時Vp-p為0.8Vmin.通常為SMD7050,SMD5032,SMD3225等封裝的表貼溫補晶振使用的輸出波形.當然,有源晶振還有CMOS,TTL,ECL,LVDS,正玄波等輸出方式,這些輸出邏輯方式也各有優缺點,至于如何利用它們我們卻是不得而知.所以臺灣泰藝晶振就推出了相關的技術支持文檔,明確指出應當如何在電路設計中應用削頂正玄波.

削波正弦波形是TCXO最受歡迎的輸出選項,這是為什么呢,主要原因有兩點.其一是低功耗,改善了熱特性以及更好的老化和頻率穩定性能;其二則是比CMOS輸出更好的相位噪聲性能.也就是說石英晶振在采用削頂正玄波作為輸出方式之后會極大的減少諧波分量的數量,使得晶振產品具備低相位噪聲的性能.

該文的主體思想就是將削波正弦波形與具有輸入緩沖器的芯片組一起使用,具體使用方法及注意事項如下:

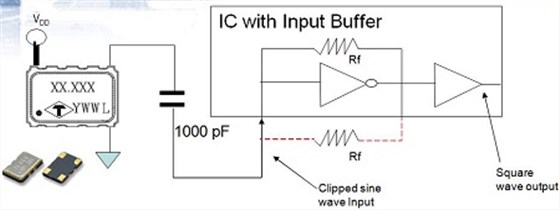

1.

①要將削波的正弦波形轉換為方波信號(例如CMOS),則需要輸入緩沖器.

②通常,TCXO輸出要進入的IC將在芯片內部集成輸入緩沖器功能.振蕩器電路應具有與逆變器并聯的Rf反饋電阻.

③如果IC內部沒有Rf電阻,則需要在逆變器的輸入引腳和輸出引腳之間外部添加Rf電阻.

④外部Rf電阻值應在100K到10M歐姆之間.

⑤除7x5mm產品線外,對于所有其他較小尺寸的TAITIEN TCXO,需要在TCXO輸

引腳和IC時鐘輸入引腳之間串聯放置一個1000 pF電容器.

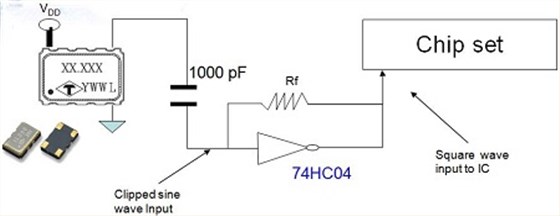

2.

①如果IC沒有集成輸入緩沖器功能,則需要在TCXO貼片晶振的輸出引腳和IC的時鐘輸入引腳之間串聯一個反相器,例如74HC04和一個Rf電阻,以將削波的正弦波形轉換為方波.

②外部Rf電阻值應在100K到10M歐姆之間.

③除7x5mm產品線外,對于所有其他較小尺寸的TAITIEN TCXO,需要在TCXO輸出引腳和IC時鐘輸入引腳之間串聯放置一個1000 pF電容器.

3.

①具有削波正弦波輸出的TAITIEN溫補晶振也可以與振蕩器IC結合使用,為芯片組生成方波輸出.

②TCXO的輸出需要連接到振蕩器IC上的晶體輸入引腳,并且振蕩器IC的輸出引腳應連接到芯片組的輸入引腳.

③除7x5mm產品線外,對于所有其他較小尺寸的TAITIEN TCXO,需要在TCXO輸出引腳和IC時鐘輸入引腳之間串聯放置一個1000 pF電容器.
