科技的發展讓電子元器件的市場不斷上漲增值，加大電子元器件使用量的同時對其功能性以及尺寸等方面也有了諸多要求。比如石英晶振，貼片晶振，石英晶體振蕩器，滿足市場需求從大體積8045晶振到1612晶振，尺寸改小了，技術加強，使用性能也提高了不少，在高端智能產品中具有低功耗，高穩定精度，重量輕等優勢特點。億金電子技術工程師下面給大家介紹石英晶振的可靠性質以及設計分析報告。

A型石英晶振的組成

A型石英晶振結構比較簡單,由底座、PCB電路板、元器件、晶體、外殼五部分組成,根據這些零部件的功能分析,可以得到A型晶振的可靠性框圖, 可靠性框圖見圖3-4

4.22A型石英晶振的可靠性要求

A型石英晶振的可靠性指標要求如下:

(1)石英晶振在工作n年內不發生致命故障

(2)石英晶振n年內總的工作時間不低于:t=n×365×24。

(3)石英晶振的可靠度為0.95:即Rs=0.95。

4.2.3A型石英晶振的可靠度計算

可靠度是指產品在規定的條件和規定的時間內,能正常完成規定功能的概率,通常用R表示。根據對A型石英晶振的結構分析,可以看出A型石英晶振為串聯結構,可靠度計算公式如下:

R_S=R₁×R₂×R₃×…·×R_n公式(4-1)

A型石英晶振由四部分組成:底座、電路板、元器件、晶體、外殼。A型石英晶振可靠度計算公式如下:

R_S=R₁×R₂×R₃×R₄×R₅公式(4-2)

式中:R、R2、R3、R4、R₅分別代表底座、電路板、晶體、元器件、外殼的可靠度。

4.24A型石英晶振的可靠性預計

可靠性預計,顧名思義指的是對石英晶振產品在規定的工作條件下進行可靠行估計也就是根據類似產品的經驗數據或組成該產品的各單元的可靠性數據,對石英晶振產品給定工作或非工作條件下的可靠性參數進行估算。

可靠性預計的意義主要有:

(1)為產品設計階段的可靠性設計提供依據

(2)為產品的維護階段提供有價值的信息。

3)站在可靠性設計的角度,篩選設計方案,尋找最佳設計方案。

(4)為改進設計方案提供理論支持。

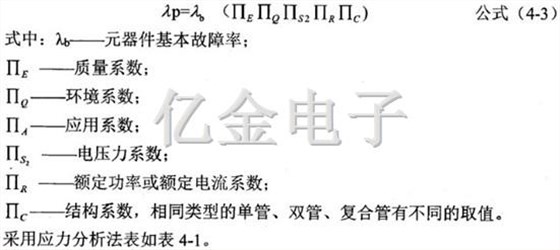

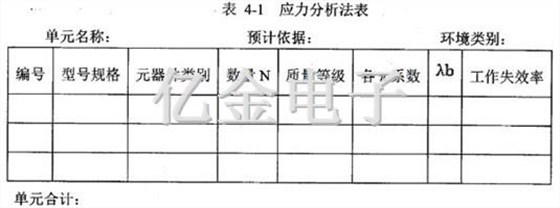

可靠性預計的方法主要有上下限法、元件計數法、相似產品法、應力分析法評分法、故障率預計法、性能參數預計法。根據W公司實際情況,本文采用應力分析法對石英晶振進行可靠性預計。因為A型石英貼片晶振的主要部件的故障率均可通過供應商得到,所以本文采用應力分析法。采用GJB/Z299C-2006預計手冊。故障率預計法的計算公式為:

4.2.5A型石英貼片晶振的可靠性分配

石英晶振可靠性分配指的是將整個系統的可靠性指標分配給各個組成部分,是將可靠性指標總整體到局部,從上到下進行分配的過程。可靠性分配有以下意義:將石英貼片晶振產品的整體可靠性指標進行分配,分配到產品的下級組成部分,可以使每個組成分的可靠性設計指標更加準確細致,便于可靠性設計人員進行分析。

貼片晶振可靠性分配方法主要有 AGREE分配法、拉格朗日乘數法、比例分配法、評分分配法、復雜度分配法、動態規劃法、重要度法、直接尋查法。

本文采用 AGREE分配法對A型石英晶振進行可靠性分配, AGREE分配法將整體的每一個組成單元的復雜度和重要度納入到可靠性分配中。 AGREE方法的核心是:失效率的分配和整體的各個組成單元的重要度和復雜度有關,組成單元越重要,分配的失效度就應該越高。相反,組成單元的重要度越高,分配的失效度就應該有所減少。也就是說,分配給每個組成單元的失效度是加權的,加權因子C與組成單元復雜度成正比,與組成單元的重要度成反比。

單元或子系統的復雜度的定義為單元中所含的重要零件、組件(其失效會引起單元失效)的數目N_i(i=1,2.n)與系統中重要零、組件的總數N之比,即第i個單元的復雜度為：

假定設備的壽命符合指數分布,則可靠度為:

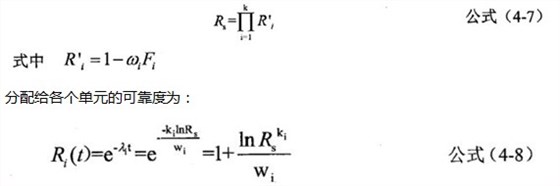

單元或子系統的重要度的定義為該單元的失效而引起的系統失效的概率。其表示為考慮裝置的重要度之后,把系統變成一個等效的串聯系統,則系統的可靠度Rs可以表示為考慮裝置的重要度之后,把系統變成一個等效的串聯系統,則系統的可靠度Rs可以表示為：

考慮裝置的重要度之后,把系統變成一個等效的串聯系統,則系統的可靠度Rs可以表示：

式中：

Wi —為系統的失效率

Ki —產為單元的復雜度
