如何實現拉隆晶振通過改變負載電容來拉頻?

2022-04-27 10:57:45

為了晶振設計和工程成功，設計工程師必須首先了解

  1. 晶體諧振器。晶振作為振蕩電路中Q值最高的元件，對電路的影響最大。因此，正確指定晶體對于設計良好的振蕩器至關重要。

20220427001

CO4305-50.000-EXT-T-TR
Raltron
CO4305 系列 50 MHz 50 ppm 3.3 V -40 至 85°C 工業 表面貼裝 振蕩器
CO4305-50.000-EXT-TR
Raltron
CO4 Series 50 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-50.000-T-TR
Raltron
CO43 系列 7 x 5 mm 50 MHz ±50 ppm 3.3 V -10 至 70°C 表面貼裝 時鐘振蕩器
CO4305-7.680-T-TR
Raltron
CO43 系列 7.68 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305S-40.000-T-TR
Raltron
CO43 Series 40 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4310-10.016MHZ
Raltron
CO43 系列 10.016 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
CO4310-20.000-EXT-T-TR
Raltron
CO4 Series 20 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4310-24.576-EXT-TR
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator
CO4310-25.000-EXT-TR
Raltron
CO43 系列 3.3 V ±100 ppm -40 至 +85°C 7 x 5 mm 表面貼裝 時鐘振蕩器
CO4310-25.000-TR
Raltron
  • CO43 系列 25 MHz ± 100 ppm 7 x 5 mm 3.3 V 表面貼裝 時鐘振蕩器

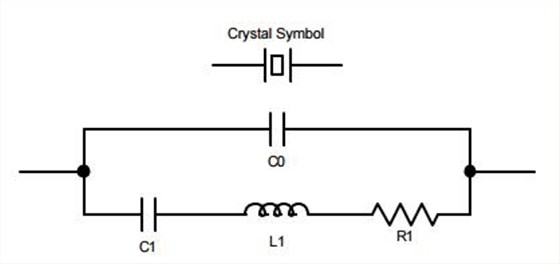

  • 在圖中，C1、L1和R1構成了晶體諧振器的動臂。C0是分流電容，它主要由晶體的電極加上支架的雜散形成。并聯電容C0是等效電路中唯一的物理值。這個參數實際上可以用一個簡單的電容表來測量。另一方面，運動臂組件（C1、L1和R1）是等價的，因此不是真實的。請注意，此等效項僅適用于基本響應，并且可以為每個泛音和雜散添加額外的運動臂。

CO4305-33.000-EXT-T-TR
Raltron
CO4 Series 33 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-33.000-EXT-TR-L30
Raltron
CO43 系列 33 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面貼裝 時鐘振蕩器
CO4305-33.333-EXT-T
Raltron
CO43 系列 33.333 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305-33.333-EXT-TR
Raltron
CO4 系列 33.333 MHz 3.3 V ±50 ppm -40°C 至 +85°C 表面貼裝 CMOS 時鐘 振蕩器
CO4305-4.096MHZ-TR
Raltron
CO4305 系列 4.096 MHz 50 ppm 3.3 V -10 至 70°C 表面貼裝 振蕩器
CO4305-40.000-EXT-T-TR
Raltron
CO4 Series 40 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-48.000-EXT-T-TR
Raltron
CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-48.000-EXT-TR
Raltron
CO4 Series 48 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-48.000-T-TR
Raltron
CO4 Series 48 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
CO4305-48.000EXT-T-TR
Raltron
低至：¥4.2223 (CNY)
CO43 Series 48 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator

那么如何實現拉隆晶振通過改變負載電容來拉頻?

許多應用需要改變晶體的頻率。一個例子是VCXO（壓控晶體振蕩器），它需要將工作頻率調整到所需值或在所需電壓范圍內改變頻率。隨著與晶體串聯的容性負載的變化，晶體頻率被拉高。

20220427002

fL=負載電容的頻率

fs=串聯諧振頻率

C1=晶體的運動電容

Co=晶體的并聯電容

CO4305-25.000-TR
Raltron
CO4305 系列 25 MHz 50 ppm 3.3 V -10 至 70°C 表面貼裝 振蕩器
CO4305-25.000T-TR
Raltron
CO43 Series 25 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-28.224-EXT-TR
Raltron
CO43 Series 28.224 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-28.322-T-TR
Raltron
CO43 系列 28.322 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305-3.6864-EXT-T-TR
Raltron
CO4305 系列 3.6864 MHz 50 ppm 3.3 V -40 至 85°C 工業 表面貼裝 振蕩器
CO4305-30.000-EXT-T
Raltron
CO43 Series 30 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-30.000MHZ-T
Raltron
CO43 系列 30 MHz 5 x 7 x 1.8 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305-32.000-T-TR
Raltron
CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 晶體振蕩器
CO4305-32.000EXT-T-TR
Raltron
CO43 系列 32 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305-32.768-T-TR
Raltron
CO4 Series 32.768 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator

所有晶體都有許多共振響應。第一個主要反應被稱為“基本面”。在它的右邊，是下一個主要響應，即3rdOvertone，然后是thOvertone，依此類推。只有奇怪的泛音。泛音響應不是基波的諧波。根據定義，諧波是較低頻率的精確倍數。例如，第三泛音通常位于基本的2.8到3.2倍之間。所以水晶沒有諧波，而是泛音。

檢查并注意晶體在某些頻率點的行為類似于電阻器，而在其他頻率區域則類似于電感器或電容器。

連接到晶體的電路拓撲決定了晶體的操作位置。換句話說，電路迫使晶體進入基波、并聯、泛音或串聯模式。

CO4305-2.048-T-TR
Raltron
CO43 系列 2.048 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305-20.000-T-TR
Raltron
CO43 系列 20 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
CO4305-22.118-EXT-TR
Raltron
CO4 Series 22.118 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-22.118M-EXT
Raltron
CO43 系列 22.118 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
CO4305-24.000-T-TR
Raltron
CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
CO4305-24.000-TR
Raltron
CO43 系列 24 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝 時鐘振蕩器
CO4305-24.576-EXT-T-T
Raltron
CO4 Series 24.576 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-24.576-EXT-TR-L30
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-25.000-EXT-TR
Raltron
CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO4305-25.000-EXT-TR-L30
Raltron
CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator

“負載電容”：晶體的頻率將根據與晶體串聯的容抗而變化。因此，設計人員必須指定將晶體校準到頻率所需的電容值。典型值在9-32pF之間；最常見的是18-20pF。負載電容有效地與晶體串聯放置，而不是穿過它。

“平行晶體”：在晶體電抗曲線的感應區域之一校準到所需頻率的晶體。由于它是一個區域，因此設計者必須準確確定他/她需要晶體在該區域中的哪個位置進行操作。該區域中的確切點由負載電容的值控制。

CO43025-16.384-T-TR
Raltron
CO43025 系列 16.384 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 振蕩器
CO43025-20.000-EXT-T-TR
Raltron
CO43025 系列 20 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 擴展型 振蕩器
CO43025-24.576-T-TR
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
CO43025-24.704-EXT-T
Raltron
CO43 Series 24.704 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
CO43025-25.000-T-TR
Raltron
CO43 Series 25 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
CO43025-32.000-EXT-T-TR
Raltron
CO4 Series 32 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO43025S-25.000-EXT-TR
Raltron
CO43025 系列 25 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 擴展型 振蕩器
CO43025S-27.000-T-TR- L30
Raltron
CO43 Series 27 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
CO4305-1.8432MHZ-T
Raltron
CO43 Series 1.8432 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
CO4305-10.000-T-TR
Raltron
CO4 Series 10 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
CO4305-11.0592MHZ-T
Raltron
CO4 Series 11.0592 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
CO4305-11.2896-EXT-T-TR
Raltron
CO43 Series 11.2896 MHz ±50 ppm -40 to +85°C Tight Symmetry SMT Clock Oscillator
CO4305-16.000-EXT-TR
Raltron
C043 系列 16 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面貼裝 時鐘振蕩器

“系列晶體”：在晶體電抗曲線上的電阻點之一校準到所需頻率的晶體。電阻點可以在基頻或泛音響應之一上。無負載電容需要指定，因為它是一個操作點而不是一個區域。

“基本晶體”：設計并校準到最低主諧振響應所需頻率的晶體。基本晶體可以校準為“系列”或“平行”。

“泛音晶體”：在基頻以外的主要響應中校準到所需頻率的晶體。泛音晶體可以校準為“系列”或“平行”。

“等效串聯電阻(E.S.R)”：串聯諧振時晶體的電阻就是運動電阻R1。
