如何計算并聯諧振電路中使用的晶振負載電容值

什么是晶振的負載電容(CL)？

CL代表負載電容.晶振的負載電容定義為從晶體的兩個端子測量或計算的振蕩器電路中存在的總電容.當組裝在振蕩器電路中時晶體的輸出頻率是CL的函數.為了使石英晶體單元具有盡可能接近規定的輸出頻率,重要的是精確地測量電路中的實際CL.

假設石英晶體諧振器的負載電容(CL)額定值為16pF.如何計算并聯諧振電路中使用的晶振負載電容值？

振蕩器的輸出頻率是CL的函數.如果晶振晶體的額定CL為16pF,則指定的頻率針對振蕩器電路中的16LF的CL進行優化.

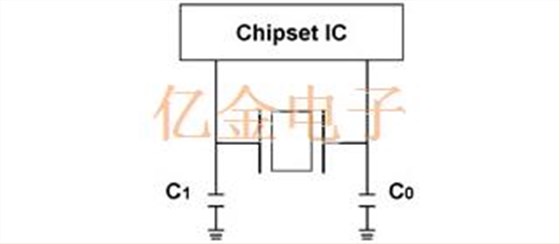

其中C_stray是電路中的雜散電容,通常為2-5pF,Ci和Co是振蕩器電路中的外部電容.電路中的CL必須盡可能接近16pF才能達到規定的輸出頻率.如果振蕩頻率高于規定值,則應增加電容值以降低頻率.另一方面,如果晶振頻率低于規定值,則需要降低電容值以提高輸出頻率.當石英晶振CL=16pF時,C1和Co各約為22-30pF,加上額外的雜散電容.電路中的C1和C值對CL有很大影響,影響輸出頻率.

CL可以估算如下：

CL=((C1xCo)/(C1+Co))+C_stray

億金電子為客戶提供石英貼片晶振“匹配測試”,以確定在振蕩器電路中使用的電容器的正確值,以獲得標稱輸出頻率.
