32.768K系列晶振一直以來都是一種性能獨特且應用市場較為廣泛的晶振產品,就拿疫情這段時間來說吧,詢問KHZ系列產品的用戶那叫一個多,特別尺寸為3215的尤其多.并且32.768K晶振還是定時模塊必須的產品,它的頻率信號能夠給相關時鐘模塊一個精準始終信號,并幫助進行時鐘定位;日本精工晶振就是因其而成名的,當然除此之外,德國彼得曼晶振也提供了優越的32.768KHZ產品解決方案.
PETERMANN-TECHNIK提供范圍最廣的32.768kHz解決方案組合-石英晶體,石英晶體和硅振蕩器以及RTC-推薦用于所有需要低成本高性能產品且質量卓越的應用.32.768kHz石英晶體在-40/+85°C標準溫度范圍內在25°C時的頻率容差為±10至±20ppm.可根據要求提供符合AECQ200或AECQ100的汽車解決方案.
建議將32.768kHzMICRO-SMD硅振蕩器用于電池驅動的解決方案,例如低功耗藍牙,IoT,可穿戴設備,RTC,移動通信,智能計量,智能房屋,商業,醫療和工業應用等.2.0x1.2mm的外殼允許使用相同的焊盤布局尺寸直接替換2012系列的石英晶體.SMD硅片32.768kHz石英晶體振蕩器具有小于1.0µA的獨特超低功耗,具有極高的頻率容差,從整體±5ppm到初始±10ppm的頻率容差,都優于石英晶體和32.768kHz的石英晶體振蕩器的溫度穩定性,具有很高的性能.精確的32.768kHz時鐘,可實現超低功耗和低成本定價.
根據型號,標準外殼尺寸為1.5x0.8mm或2.0x1.2mm.與石英晶體不同,ULPO和ULPPO系列可通過LVCMOS兼容的輸出信號同時為多個IC(MCU,RTC,BLE等)提供時鐘,從而增加了更大的元件放置靈活性并消除了外部負載電容器,從而節省了額外的元件數量,電路板空間和成本(PCB,組裝,處理,庫存等).例如,與32.768kHz石英晶體相比,在BLE解決方案中使用ULPO或ULPPO可節省約60％的系統能量.

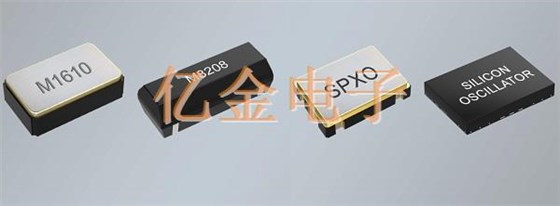

該晶振廠商32.768K系列石英晶振主要有一下三種產品整容:
1.無源32.768KHZ系列:
|
型號 |
包裝 |
尺寸大小 |
頻率范圍 |
|
M1610 |
貼片陶瓷/2墊 |
1.6x1.0x0.45毫米 |
32.768KHZ |
|
M2012 |
貼片陶瓷/2墊 |
2.0x1.2x0.55毫米
|
32.768KHZ |
|
M3215標準(70kΩ) |
貼片陶瓷/2墊 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215HT(高溫-40/+125°C) |
貼片陶瓷/2墊 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215RR(50kΩ-低功耗設計) |
貼片陶瓷/2墊 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215A(AEC-Q200) |
貼片陶瓷/2墊 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M4115 |
貼片陶瓷/2墊 |
4.1x1.5x0.85毫米 |
32.768KHZ |
|
M4819 |
貼片陶瓷/2墊 |
4.8x1.9x0.8毫米 |
32.768KHZ |
|
M6714 |
塑膠貼片 |
6.9x1.4x1.4毫米 |
32.768KHZ |
|
M8208 |
塑膠貼片 |
8.0x3.2x2.4毫米 |
32.768KHZ |
2.32.768K時鐘振蕩器系列
|
SPXO |
貼片陶瓷/4墊 |
2.5x2.0x1.0毫米 |
32.768kHz |
直流電壓 |
HCMOS/CMOS |
|
SPXO |
貼片陶瓷/4墊 |
3.2x2.5x1.2毫米 |
32.768kHz |
直流電壓 |
HCMOS/CMOS |
3.硅振蕩器超低功耗32.768KHZ
|
ULPO-RB1 |
貼片QFN/4pad |
1.5x0.8 |
32.768KHZ |
|
ULPO-RB2 |
貼片QFN/4pad |
2.0x1.2 |
32.768KHZ |
|
超低聚 |
貼片QFN/4pad |
1.5x0.8 |
32.768KHZ |
