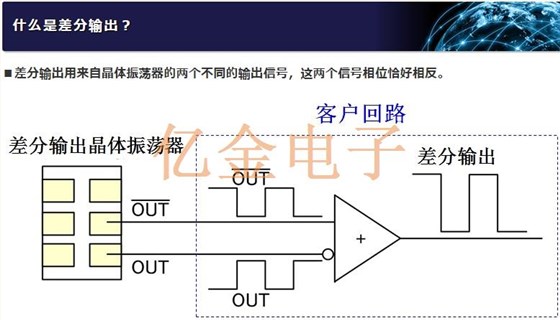

差分晶振隨著科技的發展越來越被需要,是高端網絡設備的首選.差分晶體振蕩器是什么呢？差分晶振就是指具有差分輸出的晶體振蕩器,常見的有LVDS,HCSL,LV-PECL等輸出.那么什么是差分輸出呢？差分輸出用來自晶體振蕩器的兩個不同的輸出信號,這兩個信號相位恰好相反.國內市場應用差分晶振常見的品牌有EPSON晶振,京瓷晶振,NDK晶振等. 下面是億金電子所介紹的NDK差分晶振,包括輸出電路圖,差分晶體振蕩器特點,差分晶振的應用以及輸出水平和波形等.
以下為NDK差分晶振型號參數列表.
Model
Freq. Range
Output
NP3225SA
100 to 175MHz
LVPECL
+2.5V or +3.3V
Max. 60mA
Typ.90fs
NP3225SB
100 to 175MHz
LVDS
+2.5V or +3.3V
Max. 40mA
Typ.100fs
NP3225SC
100 to 175MHz
HCSL
+2.5V or +3.3V
Max. 50mA
Typ.85fs
NDK晶振自成立以來一直努力為用戶提供優異的石英晶振產品,始終堅持更新技術,為用戶提高產品應用價值,根據市場需求不斷完善產品.所推出的3225系列差分晶振,具有三種輸出,型號為NP3225SA晶振,NP3225SB晶振,NP3225SC晶振.

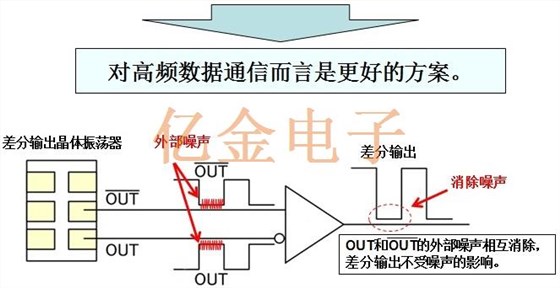

NDK差分晶振輸出優勢：對有線數據通信有更好的抗噪聲干擾力.提供晶體振蕩器的低振幅給客戶的回路.(雙振幅在客戶的回路上是可用的）
差分晶振具有高精度,低噪音等優勢特點,NDK研發的3225差分晶振,超小尺寸,厚度薄,頻率偏差小,質量穩定,在產品中使用具有高性能,高穩定性,高可靠性等優勢.

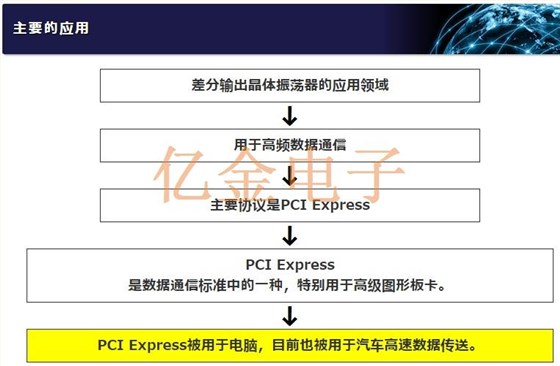

NDK差分晶振應用領域：差分輸出晶體振蕩器的應用領域,用于高頻數據通信,主要協議是PCI Express.PCI Express是數據通信標準中的一種,特別用于高級圖形板卡.PCI Express被用于電腦,目前也被用于汽車高速數據傳送.
|

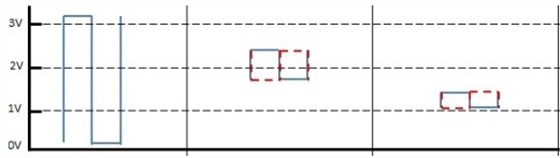

CMOS |
LVPECL |
LVDS |
HCSL |
|
|
Output |
|
|||
|
VOH |
0.9VCC以上 |
VCC-1.025toVCC-0.88 |
1.6V以下 |
0.66to0.85V |
|
VOL |
0.1VCC以下 |
VCC-1.81toVCC-1.62 |
0.9V以上 |
-0.15to0.15V |
|
Current |
Typ.10.5mA |
Typ.45.5mA |
Typ.24.0mA |
Typ.32.5mA |
|
Test |
|
|
|
|
|
Application |
Base-station,SONET/SDH |
CCDCamera(Automotive), |
PC,GPS-Navigation(PCIe) |
|
*At+3.3Vsupplyvoltage.
