NDK關于業界首款小型高頻率溫補Oscillator的開發

8月3日,日本知名晶振品牌NDK晶振發布了一篇關于業界首款小型高頻率溫補Oscillator的開發報告,并對相應產品進行了描述;具體內容如下.

NihonDempaKogyoCo.,Ltd.開發了一種低相位噪聲TCXO(溫度補償晶體振蕩器),該振蕩器尺寸為1.6x1.2x0.45mm,并且與業界首個高頻兼容,并減少了相位噪聲的降低,從而達到業界最高水平-160dBc/Hz@100kHz偏移(*2).樣品發貨將從2020年9月開始.

5G和超越5G以及6G和其他移動高速通信,未來將發展的下一代Wi-Fi和其他無線站的快速增長,預計未來的頻譜將更加緊張,因此迫切需要促進無線電波的有效利用.解決該問題的一種方法是建立有效使用高頻段無線電波的技術.

為了支持高頻帶無線通信,需要增加由通信設備內部的參考振蕩源生成的頻率的倍數.但是,隨著乘法數的增加,噪聲成分增加,由于調制精度(信號的相位和幅度之間的偏差)的劣化,導致接收靈敏度劣化或通信效率劣化.

作為對策之一,通過提高裝置內部的基準振蕩器的頻率來降低倍增因數,從而可以維持和提高無線特性.因此,預計未來5G智能手機應用和其他應用的客戶對高頻低相位噪聲TCXO的需求將會增加.

去年,該公司發布了一款緊湊型溫度補償晶體振蕩器,其輸出高達52MHz,具有業內最高的相位噪聲特性.在保持其特性的同時,我們努力將頻率提高到104MHz,是頻率的兩倍.

據悉,NDK石英晶振最近通過使用高質量開發的高Q合成石英晶體(*3),通過光刻工藝優化了晶體諧振器設計,并降低了與之兼容的振蕩器電路中的噪聲,開發出了業界首個高頻,低相位噪聲TCXO晶振.

這款晶振具備如下兩大特性:

①:低噪聲-160dBc/Hz@100kHz偏移.

②:低相位抖動(*4)110fs@12kHz至20MHz

并且NDK相關方面表示:計劃使用這項技術逐步將NDK旗下的其他產品系列擴展到其他尺寸.

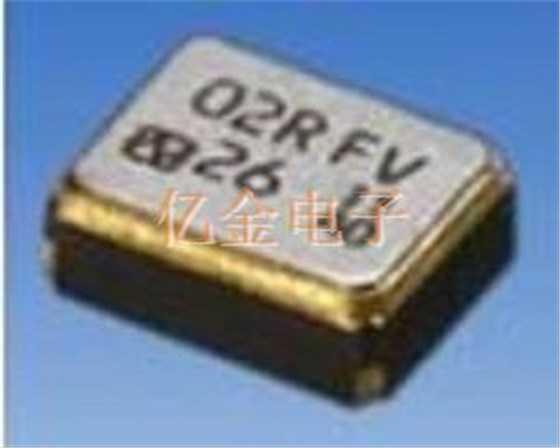

這款超小體積的溫補晶振的性能如下:

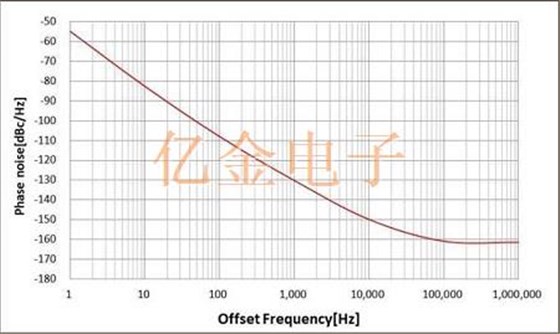

此1612晶振相位噪聲特性數據示例如下:

條件:額定頻率76.8MHz,溫度+25℃
