所謂振蕩余量它是振蕩停止的余量,也是振蕩電路中最重要的項目.該余量由基于晶振電阻的比率表示,并且示出了放大能力振蕩電路如何具有.

如果振蕩裕度為1或更大,理論上振蕩電路可以工作.然而,如果振蕩裕度接近1,則可能由于過長的振蕩啟動時間等而在模塊上發生操作故障.這些問題將能夠通過更大的振蕩余量來解決.

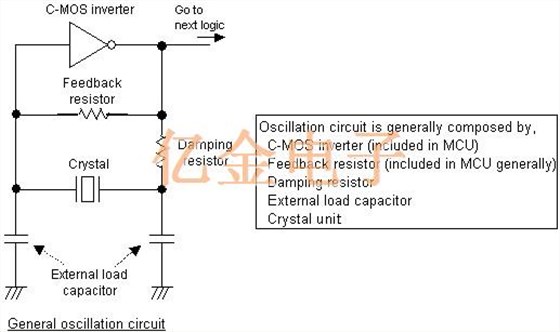

一般的兆電路

振蕩余量計算

振蕩余量能夠如下計算：振蕩余量[次數] =|-R|/ R1spec,|-R |：負電阻,R1spec：規格中規定的晶體單元的等效串聯電阻的最大值.

可以測量實際振蕩電路上的負電阻.最好保持5倍或更多的振蕩余量.

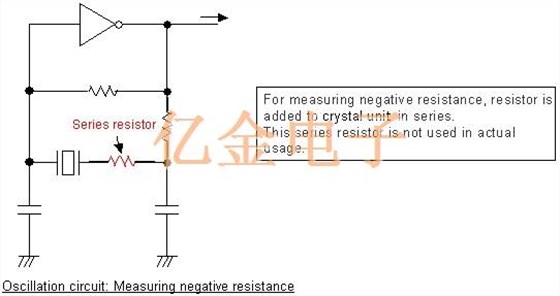

振蕩電路測量負電阻

晶振測量方法

1.測量要求：PCB、石英貼片晶振單元（具有等效電路常數數據）、電阻器（SMD）、測量設備（示波器,頻率計或其他能夠觀察振蕩的計數器）

2.串聯地向諧振器添加電阻器并檢查振蕩電路是否工作.

3.如果通過上述2中確認振蕩,則改變電阻大.如果沒有振蕩,則改變電阻小.

4.找出振蕩停止前的最大阻力（= Rs_max）.

5.用Rs_max測量振蕩頻率.

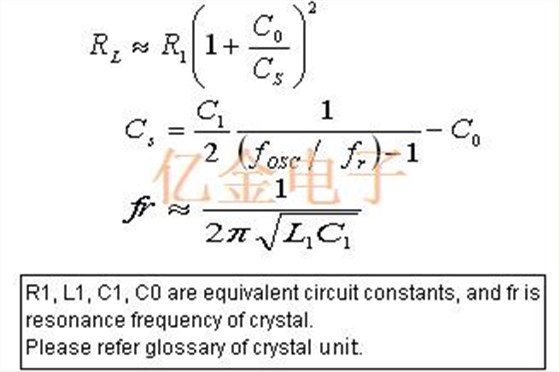

6.計算有效阻力; RL由下面的公式.

7.計算負阻力;|-R| 的公式：|-R|=R_s-max+R_L

簡單的方法

我們展示了檢查晶振振蕩余量是否超過5倍的簡單方法.

1.準備電阻器,它是石英貼片晶振等效串聯電阻規格的5倍電阻.

2.將準備好的電阻串聯到晶體單元.

3.檢查振蕩電路是否正常工作.

判斷,如果振蕩電路正常工作,則表示振蕩停止的余量為5倍以上.

如果振蕩電路不起作用,振蕩停止的余量可能小于5倍.

如果振蕩停止的余量小于5,則最好將阻尼電阻或外部負載電容改變得更小.

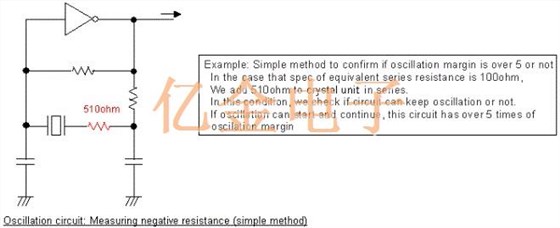

振蕩電路測量負電阻（簡單方法）

判斷

請使用振蕩裕度超過5倍的振蕩電路.在實際使用中,理論上,如果振蕩裕度為1或更大,振蕩電路可以工作,則應考慮振蕩裕度的變化.有源晶體振蕩器,石英晶體振蕩問題的可能性可能很高,振蕩裕度較低.因此,最好檢查振蕩裕度并考慮電路條件以保持足夠的振蕩裕度.

筆記

振蕩裕度不僅受到石英晶體特性的影響,還受到構成振蕩電路（MCU,電容器和電阻器）的部分的影響.因此,在使用模塊上的MCU進行修復時,最好檢查振蕩余量.

串聯電阻僅用于評估.請勿在實際使用中使用此電阻器.

最好還要檢查模塊的功能.通過晶振晶體振蕩電路上的頻移等模塊可能無法正常工作.

夾具和插座可用于測量,但它們的偏差會影響振動裕度.
