音頻和水晶之間的關系 - 聲音質量和時鐘相位噪聲 -

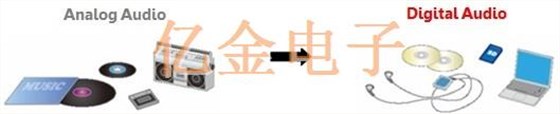

聲音本質上是一種模擬信號.處理模擬信號時,存在”衰減,噪聲和劣化”的缺點.數字化解決了這個缺點.原始模擬信號由模擬/數字轉換器(ADC)數字化,并通過CD或網絡作為數字聲源分發.該數字聲源由用戶的數字音頻設備的數字/模擬轉換器(DAC)處理,最后輸出到模擬.
為了數字化模擬信號,以特定頻率執行采樣(*1).為了盡可能忠實地再現原始聲音,有必要增加采樣頻率(*2)和比特率(*3).與CD聲源相比,當前的高分辨率聲源改善了采樣頻率和比特率,使得可以將聲音數字化為更接近原始聲音的聲音.
[數字聲源采樣頻率和比特率]
|
數字聲源 |
采樣頻率 |
比特率 |
|
CD聲源 |
44.1 |
16位 |
|
高分辨率聲源 |
96kHz的 |
24位 |
|
192kHz的 |
24位 |
|
|
384kHz |
24位 |
噪聲成分和抖動會導致聲音降級
為了精確地再現高分辨率聲源,必須抑制數字音頻設備中的聲源的劣化,將其準確地從數字轉換為模擬(DAC),并將其輸出.該DAC的轉換精度取決于音頻設備石英晶振晶體頻率的噪聲特性(除所需頻率之外的額外頻率分量).

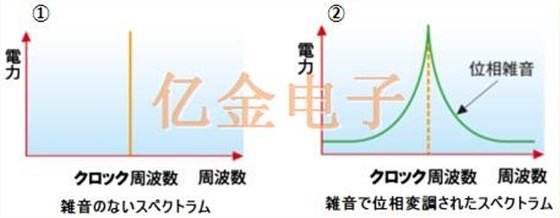

如果電路完全沒有噪聲,則頻譜將是一條線(右邊的(1)),但實際上它由噪聲調制,如右圖所示(2),并且頻譜附近有一個額外的頻率分量.它將具有這些特征.該額外頻率分量稱為”相位噪聲”.
此時鐘晶振頻率的相位噪聲會影響DAC的轉換精度,從而導致不規則的時間間隔.
這被稱為”抖動”.(見下圖)
需要準確且低噪聲的時鐘源
在數字音頻中,時鐘頻率的相位噪聲會影響DAC的抖動功能,并導致聲源的惡化,從而妨礙忠實的聲音再現.因此,需要具有優異相位噪聲特性(低抖動)的主時鐘晶體振蕩器以改善聲音再現性.
相位噪聲由遠離石英晶體振蕩器的原始頻率測量的頻率分量的電平表示.與參考頻率的距離稱為偏移頻率,主要在1Hz至1MHz的范圍內測量.
此外,頻率穩定性通常被認為對晶體振蕩器很重要,但頻率穩定性意味著一種不會長時間波動的措施.音頻設備在短期內需要的波動小于長期的穩定性.因此,頻率穩定度約為±30ppm至±100ppm的SPXO晶振(*4)通常用作主時鐘.對于高端數字音頻,OCXO晶振(*5)可用于更高質量的聲音.
用于數字音頻主時鐘的低相位噪聲晶體振蕩器
我們生產大量生產的具有低相位噪聲的晶體振蕩器,用于忠實再現原始聲音所需的主時鐘.與小型表面貼裝兼容的低相位噪聲SPXO[NZ2520SD晶振]被許多音頻風扇(包括音頻制造商)使用.
此外,在2015年聲音晶振世界上最好的OCXO[DuCULoN與(我們的研究2015年6月)的超低相位噪聲特性®(*6)(Deyukaron®開發了).

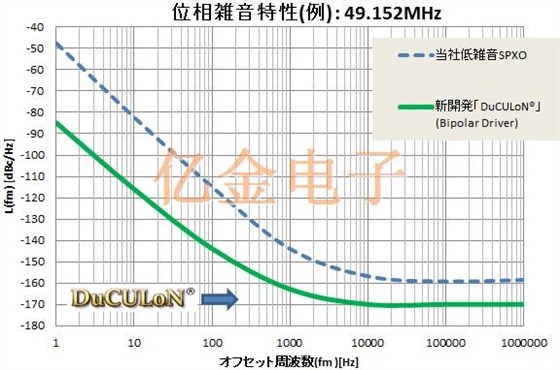

以下是相位噪聲特性的一些示例.
|
產品圖片 |
|
NZ2520SD晶振
|
|
|
晶體振蕩器的類型 |
OCXO |
SPXO |
|
|
產品尺寸 |
47.2×47.0×28.5mm |
2.5×2.0×0.9mm |
|
|
型號名稱 |
NH47M47LA |
||
|
標稱頻率 |
45.1584MHz,49.152MHz |
11.2896MHz,12.288MHz, |
|
|
電源電壓 |
[VCC] |
DC+5V±5％ |
DC+3.3V±10％ |
|
[Voven] |
DC+5V±5％ |
--- |
|
|
消費電流 |
[ICC] |
最大60mA |
最大6.0mA(待機最大10μA) |
|
[Ioven] |
最大740mA(啟動時) |
--- |
|
|
最大210mA(+25℃穩定) |
--- |
||
|
工作溫度范圍 |
0至+50℃ |
-10至+70℃ |
|
|
頻率容差 |
最大±5×10-6 |
最大±30×10-6 |
|
|
輸出波形 |
雙極驅動器 |
CMOS |
|
<術語解釋>
|
(*1) |
取樣 |
定期將模擬信號轉換為數字信號. |
|
(*2) |
采樣頻率 |
一個值,表示模擬信號每秒轉換為數字信號的次數. |
|
(*3) |
比特率 |
表示每秒信息量的值. |
|
(*4) |
SPXO振蕩器 |
簡單的封裝有源晶振,晶體振蕩器.一種基本配置的晶體振蕩器,不執行溫度補償或溫度控制. |
|
(*5) |
烤箱控制晶體振蕩器.一種晶體振蕩器,通過使用恒溫室將晶體單元內的環境溫度保持恒定,從而實現高精度. |
|
|
(*6) |
DuCULoN® |
這是一個使用雙晶超低噪聲OCXO首字母的創造性詞匯. |
