每一個晶振廠商的每一款晶振產品的原廠代碼都是具備唯一性的,這也是準確查詢某一款晶振產品相關參數(振蕩頻率,頻率公差,負載電容,工作電壓,工作溫度等)最為直接且有效的途徑;當然對于不同類型的貼片晶振產品所需要的的參數且表現形式也不盡相同,像陶瓷晶振,它的頻率公差使用百分比形式顯示的.下面我們就對FOX晶振制造商旗下各類晶振原廠代碼舉例進行剖析,更深層次的去了解該公司的產品.

首先要說的就是無源晶振:

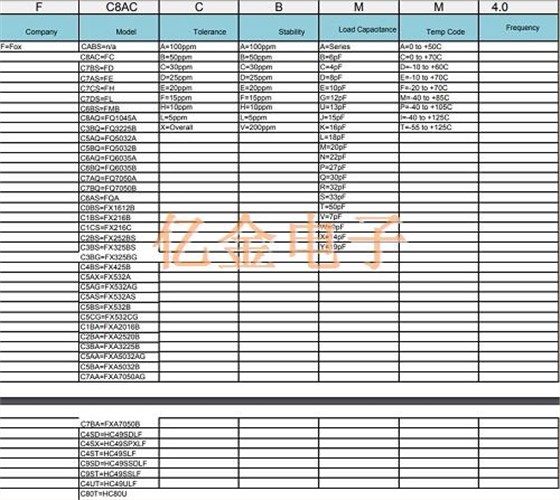

這里我們以FC8ACCBMM4.0為例來進行說明,這里的F則是代表FOX晶振廠商的意思;而C8AC則是代表產品類型為FC,出去C8AC之外還有很多,比如C7BS代表FD,C7AS代表FE,C8AQ代表FQ1045A系列產品,C5BQ則是代表FQ5032B系列產品等等,具體可查閱福克斯零件標號文檔.C則是代表石英晶振產品的頻率公差為30ppm,如若為A則是代表公差給100ppm,為B則是代表公差為50ppm,B則是頻率溫度特性,其值幾乎與前一位所代表的值一樣,M位置的參數則是代表負載電容值,M代表的是負載值為20pf,后一個M則是代表工作溫度范圍,最后的數字則是表示石英晶振的頻點.具體見下圖所示:

下面再看看時鐘振蕩器:

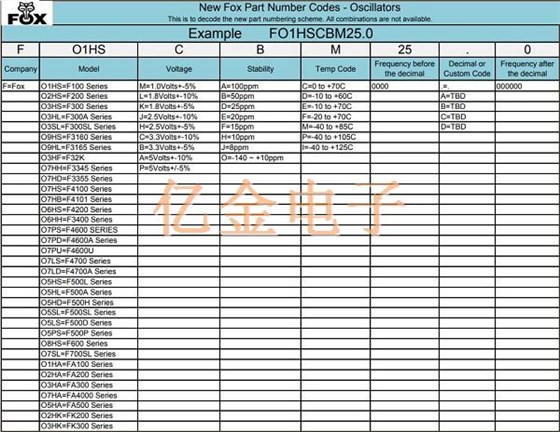

這里以FO1HSCBM25.0為例;其首字母F依舊是代表FOX的意思,O1HS依舊是代表產品model,當然,這與石英晶體系列產品一樣的,同樣是擁有很多種系列產品;其后的C則是代表工作電壓,對于有源石英晶振來說,工作電壓相當重要;B代表的精度,即頻率公差,M依舊代表的是工作溫度,后面的數字代表的是頻點,具體的參數及代表意義請看下圖:

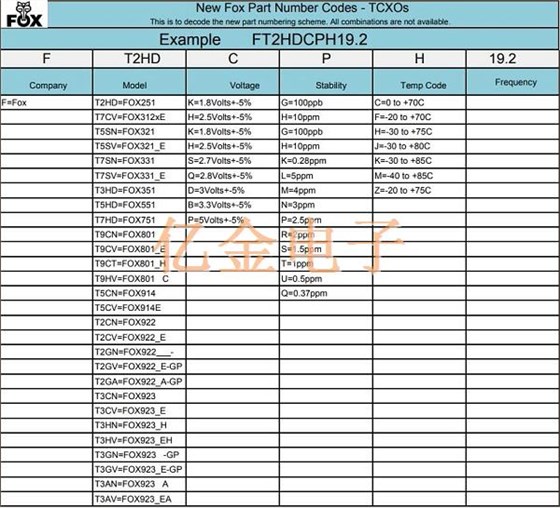

其實時鐘振蕩器的編碼就能夠代表整個產品系列,只是在某一參數上會有所差別而已像這一款FT2HDCPH19.2,將F,T2HD,C,P,H,19.2分開來看,你會發現幾乎上在有源系列中C往往代表的都是工作電壓而從第二位到第五位往往是代表的產品model,這里是溫補晶振,所以采用的T開頭.

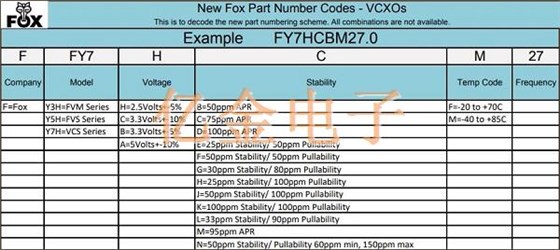

但是對于壓控晶振來說這一規律就行不通了,以FY7HCBM27.0為例,這是壓控晶振系列一款晶振的編碼.FOX壓控系列采用3位作為晶振產品model;分別是第二位到第四位,其余為和以上時鐘振蕩器的基本一致,分別代表品牌,工作電壓,頻率公差,工作溫度,以及頻點.詳見下圖:

這里我們可以得出一個結論,每個品牌不同種類的晶振的原廠編碼雖然不盡完全相同,但是出去個別不相同之外,其他的基本一致,就比如FOX晶振產品編碼中不管是有源還是無源中,首位始終代表的是品牌,除數字之外的后兩位始終代表的頻率特性和工作溫度.這在有源系列產品中體現得尤為明顯.
