電子元器件都是屬于比較脆弱的東西,包括石英貼片晶振,應該受到保護,在運輸,儲存,制造過程中的靜電放電和組裝模塊處理.以下所介紹到的是Jacuh分析JSO LC MEMS振蕩器的ESD控制方法.

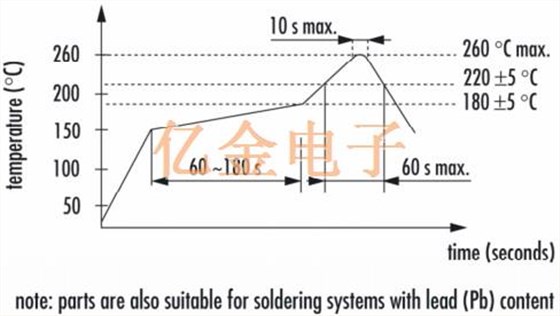

回流焊接

無鉛回流焊接型材,回流焊峰值溫度最高可達260℃.根據JEDEC J-STD-020可以應用.最多可接受3個回流循環.請使用熱電偶元件來控制最高溫度和溫度建議采用回流焊接型材,以確保最高的焊接溫度沒有超過.

很難評估Jauch晶振元件對替代焊接方法的穩健性氣相焊接,因為溫度曲線可能會有很大的變化,具體取決于每個客戶的焊接設備和條件.請接受我們無法做到的確認任何類型的替代焊接工藝的組件堅固性.

手動焊接

手動焊接可以很容易地損壞非常小的SMD晶振封裝中的元件很容易升溫.如有疑問,最好使用新振蕩器,而不是重新使用部件已經過手工焊接的.

MSL級別

JSO LC有源晶體振蕩器對濕氣非常不敏感.打開的卷軸可以存放在JEDEC推薦的儲存條件J-STD-020 MSL 1級.重新密封打開的卷軸不是必需的.

關于晶振產品的存儲

在晶振晶體存儲期間,存儲條件不應超過目錄或數據表中規定的溫度限制.請注意存儲溫度范圍僅適用于石英貼片晶振組件.

請保持儲存溫度在+10℃~+45℃（50°F~115°F）之間只要組件被包裝和卷繞,并且低于60％RH.

PCB清潔建議

Jauch JSO LC振蕩器封裝的塑料模具材料可耐受水性或水性其他常見溶劑,如酒精或丙酮.Jauch晶振公司建議使用異丙基,類似用于PCB清潔的醇基溶劑或軟化水.

超聲波清洗

應避免超聲波清潔,因為存在產生機械的風險共振,可能導致JSO LC振蕩器的間歇性或永久性損壞.請注意,超聲波以不低于的方式在電路板上傳播控制振蕩器供應商.

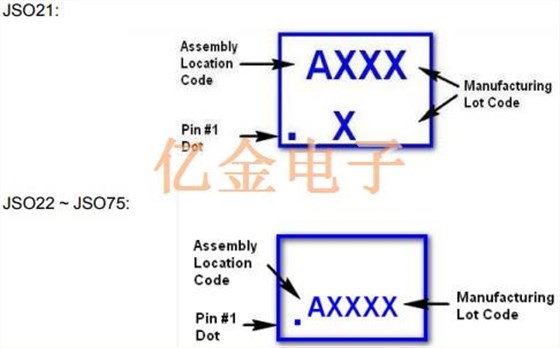

標記信息

字母“A”代表三個裝配位置代碼中的一個：

A=馬來西亞,B=泰國,C=臺灣

“XXXX”代表代表制造批次代碼的4個字母數字字符

結溫：最高+150℃.

工作溫度：最高+125℃.

儲存溫度：-55℃~+150℃最大值

VDC：-0.5V min.最大~4.0V

靜電放電（HBM）：最大2000V.

注意：（*）環境溫度不會對Jauch晶振器件造成損壞,穩定性規格可能不會有保證,請參閱JSO LC數據表,了解有關可用溫度的詳細信息.范圍和穩定性.

環境可靠性規范

濕度敏感度等級：JEDEC J-STD020：MSL1,最高260℃.

可焊性：MIL-STD-883F,方法2003

機械沖擊：MIL-STD-883F,方法2002

機械振動：MIL-STD-883F,方法2007
