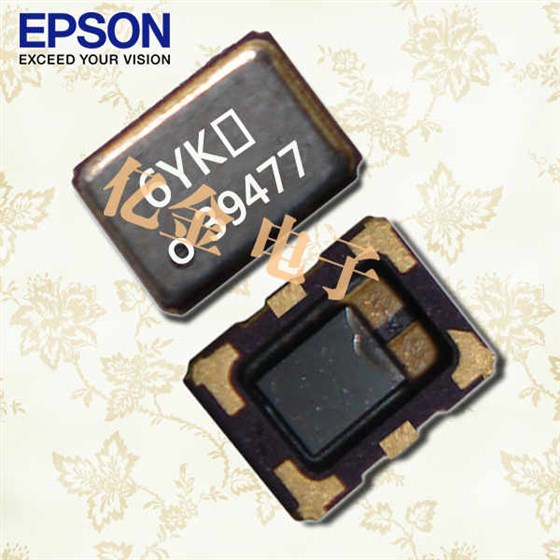

TG2520SMN晶振規格說明

條件

VC-TCXO

TCXO

輸出頻率范圍

f₀

10MHzto55MHz

請與我們聯系非標準頻率

19.2MHz,26MHz,38.4MHz

標準頻率

電源電壓

V_CC

1.8V±0.1V/2.8V±5%/3.0V±5%/3.3V±5%

電源電壓范圍:1.7Vto3.63V

儲存溫度范圍

T_stg

-40°Cto+90°C

裸存

工作溫度范圍

T_use

G:-40°Cto+85°C

工作溫度范圍

f_tol

±1.5×10^-6Max.

在回流焊后,+25°C

頻率溫度特征

f₀-T_C

C:±0.5×10^-6Max./G:-40°Cto+85°C
F:±2.0×10^-6Max./G:-40°Cto+85°C

頻率負載變動特征

f₀-Load

±0.1×10^-6Max.

10kΩ//10pF±10%

頻率電源電壓特征

f₀-V_CC

±0.1×10^-6Max.

V_CC±5%

頻率老化

f_age

±0.5×10^-6Max.

+25°C,第一年,
10MHz
12MHz≦f₀≦20MHz
24MHz≦f₀≦40MHz

±1.5×10^-6Max.

+25°C,第一年,
10MHz₀<12MHz
20MHz₀<24MHz
40MHz₀≦55MHz

功耗

I_CC

1.5mAMax.

10MHz≦f₀≦26MHz

1.8mAMax.

26MHz₀≦40MHz

2.0mAMax.

40MHz₀≦50MHz

2.1mAMax.

50MHz₀≦55MHz

輸入電阻

Rin

500kΩMin.

-

V_C-GND(DC)

頻率控制范圍

f_cont

±8.0×10^-6to±12.0×10^-6

-

B:V_C=0.9V±0.6V(V_CC=1.8V)
C:V_C=1.4V±1.0V(V_CC=2.8V)
D:V_C=1.5V±1.0V(V_CC=3.0V)
E:V_C=1.65V±1.0V(V_CC=3.3V)

頻率變化極

-

正極

-

占空比

SYM

45%to55%

GND極(DC切割)

出力電圧

V_PP

0.8VMin.

峰-峰值

振蕩啟動時間

t_str

1.0msMax.

在90%VCC時，所需時間為0秒

出力負荷條件

Load_R

10kΩ

DC切割電容=0.01µF

Load_C

10pF
