愛普生晶振從插件到貼片每一種型號都有著重要的作用,并且根據不同領域同一種型號具有多種規格參數可選.比如下列圖標中的愛普生車載晶振歸類應用細分講解,是根據汽車中不同的功能部件所對應的愛普生晶振型號.

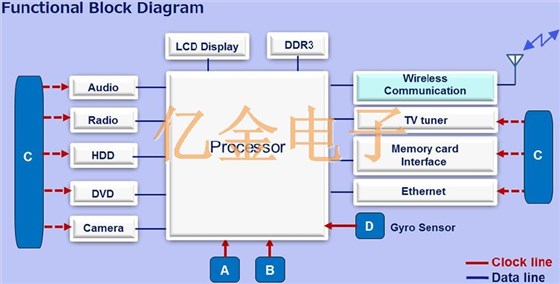

汽車導航EPSON晶振型號有哪些?
| 縮寫 | 定義 |
|---|---|
| GDR | 雙倍數據速率 |
愛普生產品
| 類別 | 模型 | 頻率，功能 | 賓語 | |
|---|---|---|---|---|
| 一個 | MHz水晶 | FA-238A | 27MHz，48MHz等 | 帶振蕩電路的處理器 |
| 乙 | 32kHz水晶 |
MC-30A FC-13A |
32.768kHz的 | 帶振蕩電路的處理器 |
| 乙 |
實時時鐘 （內置晶體單元） |
RA-8581SA | 32.768kHz，I2C接口，低功耗 | 處理器無振蕩電路 |
| C | MHz水晶 | FA-238A | 12.288MHz的 | IC帶振蕩電路 |
| C | MHz水晶 | FA-238A | 27MHz，24.576MHz等 | IC帶振蕩電路 |
| C | MHz水晶 | FA-238A |
12，12.288，16，20，24，25，30，40，41.6 55.46667，62.4MHz等 |
IC帶振蕩電路 |
| C | Crystal OSC（SPXO） |
SG-210SEBA SG-210SDBA SG-210SCBA |
12.288,24.576,27MHz等，高穩定性 | IC無振蕩電路 |
| d | 陀螺儀傳感器 |
XV-8000CB XV-8000LK |
Z軸，模擬輸出，CB（扁平）LK（20°） | CB尺寸：5.0x3.2x1.3，LK尺寸：6.0x4.8x3.3 |
| d | 陀螺儀傳感器 |
XV4001BC XV4001BD XV4001KC XV4001KD |
Z軸，數字輸出（I2C / SPI），B（扁平）K（20°） | B *尺寸：5.0x3.2x1.3，K *尺寸：6.0x4.8x3.3 |

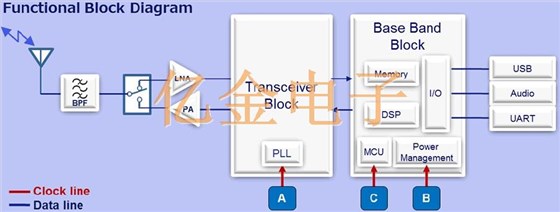

汽車無線通信用到哪些愛普生晶振?
| 縮寫 | 定義 |
|---|---|
| BPF | 帶通濾波器 |
| LNA | 低噪聲放大器 |
| PA | 射頻功率放大器 |
| PLL | 鎖相環 |
| Dshf | 數字信號處理器 |
| MCU | 微控制器單元 |
| I / O. | 輸入輸出 |
| LAN | 局域網 |
| 藍牙LE | 低功耗藍牙 |
| 全球定位系統 | 全球定位系統 |
| UART | 通用異步接收器發送器 |
愛普生產品
| 類別 | 模型 | 頻率，功能 | 賓語 | |
|---|---|---|---|---|
| 一個 | MHz水晶 | FA2016AA |
16.0MHz，20MHz，26.0MHz，37.4MHz，38.4MHz，40.0MHz，48.0MHz， 超小尺寸低調 |
WiFi，BT，IC帶振蕩電路 |
| 一個 | TCXO |
TG-5035CJ TG-5035CG |
19.2MHz，26.0MHz，38.4MHz，52.0MHz， 高穩定性 |
蜂窩RF，IC無振蕩電路 |
| 一個 | TCXO |
TG-5035CJ TG-5035CG |
16.368MHz，26.0MHz，37.4MHz，38.4MHz，40.0MHz， 高穩定性 |
GPS和WiFi，沒有振蕩電路的IC |
| 乙 | 32kHz水晶 | FC-13A |
32.768kHz， 低調 |
基帶IC無振蕩電路 |
| C | MHz水晶 | FA2016AA |
24MHz，24.576MHz， 超小型尺寸 |
帶振蕩電路的基帶IC |

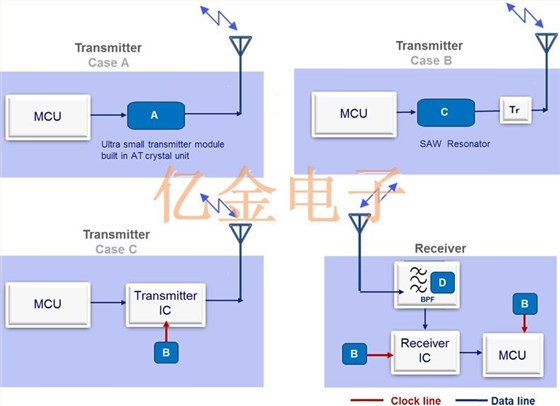

遠程無鑰匙進入用到的愛普生頻率元件
| 縮寫 | 定義 |
|---|---|
| BPF | 帶通濾波器 |
| MCU | 微控制器單元 |
| 鋸 | 表面聲波 |
愛普生產品
| 類別 | 模型 | 頻率，功能 | 尺寸 | |
|---|---|---|---|---|
| 一個 | 模 | （聯系我們） | 300MHz-450MHz和850MHz-915MHz | 3.2mm x 2.5mm x 0.82mm（典型值） |
| 乙 | MHz水晶 | FA-238A | 12MHz至60MHz | 3.2x2.5x0.7mm |
| 乙 | MHz水晶 | FA2016AA | 16MHz至54MHz | 2.0x1.6x0.5mm |
| C | SAW諧振器 | NS-21R | 300MHz至500MHz，高可靠性和出色的溫度特性 | 2.5x2.0x0.86mm |
| C | SAW諧振器 | NS-32R | 312MHz至870MHz，高穩定性 | 3.8x3.8x0.98mm |
| C | SAW諧振器 | FS-335 | 300MHz至870MHz | 3.8x3.8x0.98mm |
| C | SAW諧振器 | FS-555 | 230MHz至500MHz，高穩定性 | 4.8x5.2x1.5mm |
| C | SAW諧振器 | FS-585 | 230MHz至500MHz | 4.8x5.2x1.5mm |
| d | SAW濾波器 | FF-555 | 300MHz至500MHz，高穩定性 | 4.8x5.2x1.5mm |
| d | SAW濾波器 | FF-32N | 300MHz至500MHz，高穩定性 | 3.8x3.8x0.98m |

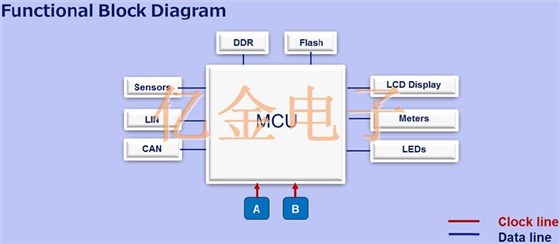

汽車中儀表盤,時鐘應用到的EPSON晶振型號
| 縮寫 | 定義 |
|---|---|
| GDR | 雙倍數據速率 |
| MCU | 微控制器單元 |
| LIN | 本地互連網絡 |
| 能夠 | 控制器區域網絡 |
| LED | 發光二極管 |
愛普生產品
| 類別 | 模型 | 頻率，功能 | 賓語 | |
|---|---|---|---|---|
| 一個 | MHz水晶 | FA-238A | 27MHz，48MHz等 | 帶振蕩電路的MCU |
| 乙 |
實時時鐘 （內置晶體單元） |
RA8900CE | 內置32.768 kHz-DTCXO，高穩定性和電源開關 | MCU沒有振蕩電路 |
| 乙 | 32kHz水晶 |
MC-30A FC-13A |
32.768kHz的 | 帶振蕩電路的MCU |
以上所講到的愛普生車載晶振歸類應用細分只是其中一部分,還有汽車制動單元電氣穩定控制系統,安全氣囊ECU以及圍繞View Monitor/Camera系統等,都需要用到石英貼片晶振,有源晶振,晶體振蕩器,各種封裝尺寸,具有耐高溫,抗振性強,耐惡劣環境等特性.更多愛普生車載晶振詳細參數資料歡迎咨詢億金電子進口晶振代理商0755-27876565.
