智能卡是指內嵌有微芯片的塑料卡的通稱.一些智能卡包含一個微電子芯片,智能卡需要通過讀寫器進行數據交互.適應于端口數目較多且通信速度需求較快的場合.
智能卡是以IC卡技術為核心,以計算機和通信技術為手段,將智能建筑內部的各項設施連接成為一個有機的整體,用戶通過一張卡便可完成通常的鑰匙、資金結算、考勤和某些控制操作,如用開啟房門、就餐、購物、娛樂、會議、停車、巡更、辦公、收費服務等各項活動.而這些實現這些除了芯片關鍵還得有晶振在智能卡系統中配合使用.

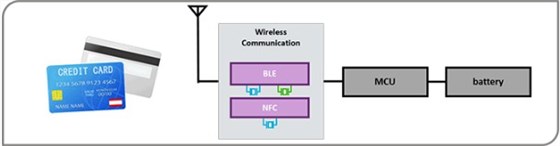

一個內置IC芯片的卡片讓我們從衣食住行都極其方便,但是如果沒有讓我們可以刷卡讀取數據的系統設備又如何實現操作呢,因此智能卡系統設備同樣相當重要.以下為用于智能卡系統的村田晶振型號頻率.
|
類型 |
尺寸(mm) |
高度(mm) |
村田計時裝置/頻率 |
功能 |
|
|
|
1.6x1.2 |
0.35 |
XRCFD系列 |
27.120MHZ |
NFC |
|
XRCMD系列 |
32.000MHZ |
藍牙 |
|||
|
1.2x1.0 |
0.30 |
XRCTD系列 |
|||
|
|
0.9x0.6 |
0.35 |
WMRAG系列 |
32.768kHz |
藍牙 |
村田世界最小具有極低ESR特性的WMRAG32K76CS4C00R0諧振器用于智能卡系統.我們看到表格中所列舉的智能卡晶振包括頻率27.12M,32M,32.768K.采用的都是超小尺寸的SMD晶振封裝,以便于智能卡應用,實現小型,高精密工作.
日本村田株式會社,擁有自身獨特的生產技術,為世界各地用戶提供了無數優異的產品,包括辦公自動化設備,貼片電容,貼片晶振,陶瓷諧振器以及電感,前端模組,聲音組件等.所生產的產品均具有高穩定特性,獲得廣大用戶一致認可.下面表格中所列舉到的是村田晶振編碼.
|
XRCMD32M000F1P00R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP50R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP52R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP53R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FXP54R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD32M000FZQ52R0 |
MuRata Crystal |
32.0000MHz |
1.6x1.2mm |
|
XRCMD37M400F1Q01R0 |
MuRata Crystal |
37.4000MHz |
1.6x1.2mm |
|
XRCMD38M400FXQ56R0 |
MuRata Crystal |
38.4000MHz |
1.6x1.2mm |
|
XRCMD40M000FXQ57R0 |
MuRata Crystal |
40.0000MHz |
1.6x1.2mm |
|
XRCMD40M000FXQ58R0 |
MuRata Crystal |
40.0000MHz |
1.6x1.2mm |
|
XRCMD48M000FXQ58R0 |
MuRata Crystal |
48.0000MHz |
1.6x1.2mm |
|
XRCFD27M120F2N51R0 |
MuRata Crystal |
27.1200MHz |
1.6x1.2mm |
|
XRCED37M400FXQ52R0 |
MuRata Crystal |
37.4000MHz |
1.6x1.2mm |
|
XRCED38M400FXQ50R0 |
MuRata Crystal |
38.4000MHz |
1.6x1.2mm |
|
XRCTD32M000N1P1AR0 |
MuRata Crystal |
32.0000MHz |
1.2x1.0mm |
|
XRCTD37M400FXQ50R0 |
MuRata Crystal |
37.4000MHz |
1.2x1.0mm |
|
WMRAG32K76CS1C00R0 |
MuRata Crystal |
32.7680KHz |
0.9x0.6mm |
|
WMRAG32K76CS2C00R0 |
MuRata Crystal |
32.7681KHz |
0.9x0.6mm |
|
WMRAG32K76CS3C00R0 |
MuRata Crystal |
32.7682KHz |
0.9x0.6mm |
|
WMRAG32K76CS4C00R0 |
MuRata Crystal |
32.7683KHz |
0.9x0.6mm |
我們看到表格中列舉的村田超小型貼片晶振編碼,均選用標準頻點.村田WMRAG系列的32.768K晶振,尺寸僅有0.9x0.6x0.3mm,比京瓷的CX1008SB晶振1008尺寸還要小.是村田采用的MEMS技術用于實現世界上最小的具有極低ESR特性的諧振器,這是石英晶體諧振器目前無法實現的.WMRAG32K76CS4C00R0諧振器具有以下特點：
1. MEMS諧振器尺寸非常小（0906）,有助于減小安裝面積.
2.通過優化IC增益,實現了具有低ESR的MEMS諧振器,從而降低了功耗.
3.可用于回流焊,引線鍵合和傳遞模塑.
