ECS-TXO-20CSMV-260-AY-TR非常適合穩定性至關重要的便攜式無線應用

2023-02-15 09:19:49

晶振是電子產品都得依賴的一款電子器件,它是通常應用到一些高端電子產品當中。削波正弦波形是TCXO晶振最受歡迎的輸出選項,這是為什么呢,主要原因有兩點.其一是低功耗,改善了熱特性以及更好的老化和頻率穩定性能;其二則是輸出更好的相位噪聲性能.也就是說石英晶振在采用削波正玄波作為輸出方式之后會極大的減少諧波分量的數量,使得晶振產品具備低相位噪聲的性能.

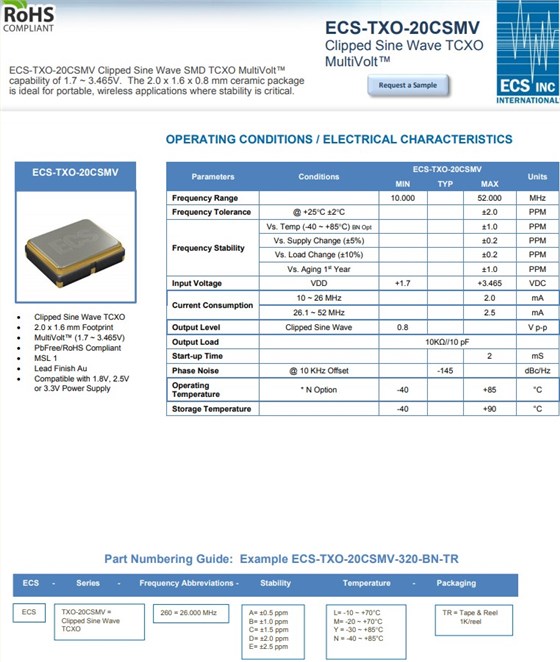

ECS晶振ECS-TXO-20CSMV MultiVolt削波正弦波緊密穩定TCXO允許客戶將同一設備用于多種設計。ECS-TXO-20CSMV溫補石英晶體振蕩器具有多電壓特性，在-40°C～+85°C溫度范圍內提供0.5ppm的超精密頻率穩定度選項。這使得用戶可以將同一器件用于多種設計，從而降低認證要求和庫存。CSMV系列在-40°C至+85°C溫度范圍內的0.5ppm穩定性使其成為精密應用的經濟高效的解決方案。容量為1.7V至3.465V.小體積采用2.0x1.6x0.8毫米陶瓷封裝，ECS-TXO-20CSMV-260-AY-TR非常適合穩定性至關重要的便攜式無線應用。

圖片	編碼	頻率	頻率穩定性	工作溫度
	ECS-TXO-20CSMV-260-AY-TR	26 MHz	±500ppb	-30°C ~ +85°C
	ECS-TXO-20CSMV-320-EY-TR	32 MHz	±2.5ppm	-30°C ~ +85°C
	ECS-TXO-20CSMV-384-AY-TR	38.4 MHz	±500ppb	-30°C ~ +85°C

石英貼片晶振	品牌	頻率	工作溫度
ECS-TXO-2520-33-120-AN-TR	ECS Crystal	12MHz	-40°C ~ 85°C
ECS-TXO-2520-33-120-AN-TR	ECS Crystal	12MHz	-40°C ~ 85°C
ECS-TXO-2520-33-120-AN-TR	ECS Crystal	12MHz	-40°C ~ 85°C
ECS-TXO-2520-33-100-AN-TR	ECS Crystal	10MHz	-40°C ~ 85°C
ECS-TXO-2520-33-100-AN-TR	ECS Crystal	10MHz	-40°C ~ 85°C
ECS-TXO-2520-33-100-AN-TR	ECS Crystal	10MHz	-40°C ~ 85°C
ECS-TXO-2520-33-160-AN-TR	ECS Crystal	16MHz	-40°C ~ 85°C
ECS-TXO-2520-33-160-AN-TR	ECS Crystal	16MHz	-40°C ~ 85°C
ECS-TXO-2520-33-160-AN-TR	ECS Crystal	16MHz	-40°C ~ 85°C
ECS-TXO-2520-33-320-AN-TR	ECS Crystal	32MHz	-40°C ~ 85°C
ECS-TXO-2520-33-320-AN-TR	ECS Crystal	32MHz	-40°C ~ 85°C
ECS-TXO-2520-33-320-AN-TR	ECS Crystal	32MHz	-40°C ~ 85°C
ECS-TXO-2520-33-400-AN-TR	ECS Crystal	40MHz	-40°C ~ 85°C
ECS-TXO-2520-33-400-AN-TR	ECS Crystal	40MHz	-40°C ~ 85°C
ECS-TXO-2520-33-400-AN-TR	ECS Crystal	40MHz	-40°C ~ 85°C
ECS-TXO-2520-33-200-AN-TR	ECS Crystal	20MHz	-40°C ~ 85°C
ECS-TXO-2520-33-200-AN-TR	ECS Crystal	20MHz	-40°C ~ 85°C
ECS-TXO-2520-33-200-AN-TR	ECS Crystal	20MHz	-40°C ~ 85°C
ECS-TXO-2520-33-240-AN-TR	ECS Crystal	24MHz	-40°C ~ 85°C
ECS-TXO-2520-33-240-AN-TR	ECS Crystal	24MHz	-40°C ~ 85°C
ECS-TXO-2520-33-240-AN-TR	ECS Crystal	24MHz	-40°C ~ 85°C
ECS-TXO-2520-33-250-AN-TR	ECS Crystal	25MHz	-40°C ~ 85°C
ECS-TXO-2520-33-250-AN-TR	ECS Crystal	25MHz	-40°C ~ 85°C
ECS-TXO-2520-33-250-AN-TR	ECS Crystal	25MHz	-40°C ~ 85°C

ECS-TXO-20CSMV-260-AY-TR非常適合穩定性至關重要的便攜式無線應用

特點：
小體積尺寸：2.0x1.6毫米溫補晶振
MulitVolt兼容1.8V、2.5V或3.3V電源電壓
頻率范圍：10MHz至52MHz
削波正弦波輸出
0.5ppm至2.5ppm頻率穩定性
低相位噪聲，10kHz偏移至145dBc/Hz
擴展的溫度范圍高達-40°C至+85°C
應用：全球（衛星）定位系統，全球微波接入互操作性，無線局域網，物聯網，可穿戴設備
