NSK推出3225特殊尺寸32.768K振蕩器NAOK系列產品
這里諸位或許會有疑惑,那就是為什么32.768K系列晶振會有3225封裝的,不是一般都是7015,3215,2012,1210等尺寸嗎?是的,常用的是這些尺寸,但是也是有例外的;一些晶振廠家為了滿足一些特定的需求也在生產一些特殊尺寸的音叉振蕩器,在這樣的背景下,NSK旗下3225尺寸的32.768K振蕩器就問世了.
為什么在市場上很少見到這樣的晶振呢?為什么有很少聽到客戶有這方面的需求呢?其中原因有兩個,一是32.768K系列晶振雖然依舊是現在市場上應用最多最普遍的晶振產品,但那僅限于7915,3215,3012這樣的封裝,像3225這樣的封裝用的是少之又少,這是其中原因之一;還有一個原因那就是這種特殊的晶振價格非常貴,貴得離譜.但是只要這種晶振出產,那么久必然是為了滿足一類或是某一要求.
NSK臺灣津綻晶振集團所生產的石英晶振,貼片晶振,石英晶體振蕩器工作溫度范圍較廣在-55+125℃之間,NSK津綻OCXO晶體振蕩器的頻率穩定度在±0.005ppm較高精度,TCXO溫補晶振的頻率穩定度控制在±0.04ppm范圍的高精度,具有低相位,低抖動,低噪音等性.
NSK集團為幾個主要市場提供石英晶振,貼片晶振,壓電石英晶體元器件、壓電石英晶體、有源晶體等頻率控制解決方案.在軍事市場上,我們為智能彈藥、導彈制導、移動接收器和雷達系統提供產品;當然,在消費類,民用,商用電子產品上也會應用.

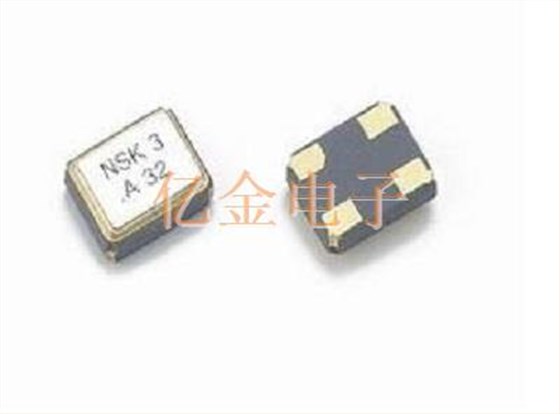

這款3225封裝的音叉晶振是NSK于今年7月份推出的,主要應用產品包含有PCMCIA卡,CCD,便攜式電腦,無線網絡;雖然這種封裝比較特殊且怪異,但是它和一般的音叉晶振的作用大同小異,絕大部分都是為設備提供時鐘定位信號,以便進行精準時鐘定位.
該3225晶振的具體規格參數如下:
|
Model |
NAOK |
|||
|
FrequencyRange |
KHz |
32.768 |
||
|
OscillationMode |
Fundamental |
|||
|
OutputType |
CMOS |
|||
|
OutputLoad |
pF |
15 |
||
|
FrequencyStability |
ppm |
A:±100B:±50C:±30D:±25 |
||
|
OperatingTempRange |
°C |
-20~70,orspecify |
||
|
StorageTempRange |
°C |
-55~125 |
||
|
PowerSupplyVoltage |
VDC |
3.3V±10% |
2.5V±5% |
1.8V±5% |
|
VoltageVol/Voh |
10%VDD(Max)/90%VDD(Min) |
|||
|
OutputSymmetry |
40%~60%or45%~55%(at55%VDC) |
|||
|
Tri-stateVoltageVol/Voh |
0.3VDD/0.7VDD |
|||
|
StartTime |
mS |
10 |
||
|
INPUTCURRENT |
mA |
3(Max) |
||
|
RiseandFallTime |
nSmax |
200 |
||
是的,這是一款有源晶振,最高精度可達25ppm,相較于一般普通有源晶振20ppm的精度來說要遜色一些,其次是它的輸出方式是采用CMOS的方式;說實話,從這些性能來看,這款晶振還是具備很多可取之處的,只是這樣的晶振批量之后價格會很高,而且還是有源一類的,可能出了特殊需求的客戶才會購買,并且目前也只有津綻在這方面有所涉獵.
